摘 要:为解决针对每一个CCD像素的高速采集和实时计算机处理的问题,本文提出一种利用增强型并行口(EPP)技术和可编程逻辑器件(CPLD)对CCD信号的每个像素进行高速采集的方法。着重介绍了EPP技术及CPLD技术,详细给出了针对CCD信号每一个像素进行高速采集的设计方案。
关键词:增强型并行口(EPP);CPLD;CCD;FIFO
前言
CCD(Charge Coupled Device),即电荷耦合器件,是20世纪70年代初发展起来的新型的固体成像器件www.cechina.cn,CCD芯片借助于必要的光学系统和合适的外围驱动与处理电路,可以将景物图像,通过输入面空域上逐点的光电信号转换、存储和传输,在其输出端产生一时序视频信号,并经末端监视器同步显示出人眼可见的图像。随着CCD技术的迅猛发展,针对CCD信号的采集以及采集之后的信号如何与计算机进行信息通信,就成为CCD应用的一个重要问题,而能够针对CCD每一个像素进行高速采集并实时地传输给计算机处理www.cechina.cn,将会大大地提高采集到的CCD信号的精度并解决实时处理的问题。
EPP技术和CPLD技术
EPP技术(增强型并行接口技术)可以进
CPLD(可编程逻辑器件)技术可以将数字电路集成到一块芯片上,大大减小了电路板的体积,而且它的可编程性使得设计好的电路在升级和修改上变得非常简单和方便。在采集系统中将使用以上两种技术并且结合A/D(模数转换器)和FIFO(先入先出缓存器)来设计,很好地解决了CCD信号的采集和处理难题。
系统的构成和基本原理 当A/D接收到CCD信号并将CCD每一个像素点的电压值转换成12位精度的数字量CONTROL ENGINEERING China版权所有,送入FIFO中,通过CPLD的逻辑控制解决FIFO和A/D之间的速度不匹配问题,并控制FIFO的数据传输给计算机并行口。 采集系统的驱动程序 BOOL PASCAL EXPORT PTC_Open (PTC_HANDLE *phPTC);//打开并行口

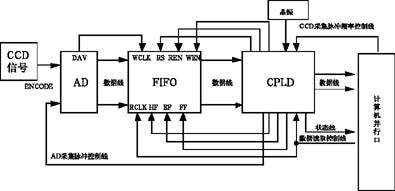

CCD信号采集系统由以下几个部分构成:CCD数字传感器、A/D、FIFO、CPLD、计算机,如图1所示。
CPLD对整个采集系统进行控制,包括2选1数据选择电路、工作触发电路、CCD积分时间选择电路、FIFO工作状态控制电路,电路图如图2所示。当采集准备就绪,由CCD的采集使能脉冲对采集卡的各个芯片进行初始化,此后,由CCD的采集脉冲通过AD的ENCODE端向AD发出采集脉冲,当AD一次采集完成之后DAV发出高脉冲,此脉冲作为FIFO的写脉冲信号。同时采集脉冲也向数字比较器中的计数器发出计数脉冲,并行口同时检测采集脉冲和读取脉冲的数目,当读取脉冲的数目少于采集脉冲的数目时,并行口向FIFO中读取数据www.cechina.cn,这样既可以保证FIFO内不会残留有数据,也可以保证读写脉冲能以最短的时间结束,大大缩短了采集时间。一次采集完成之后,等待CCD发出下一次采集的指令。其中并行口向FIFO中读取数据时,每次数据将分成2次读取,每次读取总位数的一半,并加上高低识别位,以使数据读入计算机中后计算机能够分别识别高低位。
在采集系统中选择合适的芯片将使得采集系统的采集速度达到并行口的最大传输速度,精度最大可达14位。由于采集系统通过并行口与计算机进行通信,避免了计算机硬件电子器件对采集卡的电磁干扰,因此具有良好的抗干扰性。
VC++对底层的操作能力非常强大,可以方便地实现对并行口的读写及操作,而且后期对采集的信号进行分析处理也非常方便,通过VC++封装动态链接库(DLL)作为采集系统的驱动程序,主要封装以下几个函数。
void PASCAL EXPORT PTC_Close(PTC_HANDLE
