1、系统组成与工作原理
1.1 系统组成

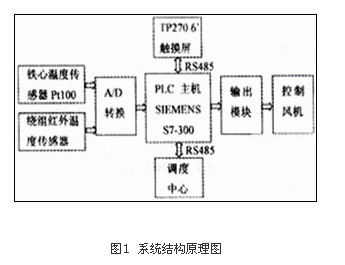

       干式变压器的温控系统主要由5部分组成：传感器、A/D模块、PLC主机、输入输出模块及人机界面等，系统结构原理图如图1所示。在控制部分，选用SIEMENS的S7-300PLC对采样信号进行快速、可靠的处理，组态软件为SIMATIC STEP 7；选用SIEMENS的TP2706’触摸式人机界面(HMI)对实时温度值和各种故障信息进行显示、记录www.cechina.cn，组态软件为SIMATIC ProTool V6.0。HMI和PLC之间采用MPI(多点)通讯方式，通过对HMI画面上所设元件属性和与PLC的数据交换地址的定义，实现HMI上相关元件对应的暂存器对PLC存储单元的读写。

1.2 工作原理

       干式变压器的安全运行和使用寿命与变压器运行温度的高低有着直接的关系，因此对变压器运行温度的实时监控

十分重要。由传感器对变压器铁心和绕组的温度进行采样，所测温度信号经放大和A/D转换后送PLC，利用软件进行数据处理，处理后的数据送HMI进行实时显示。在HMI上设定风机自动启/停温度，PLC根据设定值，可自动启/停变压器所配备的冷却风机，对变压器进行降温。必要时还可通过触摸HMI上按钮，手动启停风机。在HMI上设置超温报警及超温跳闸温度限定值。当变压器绕组温度过高，超过限定值时，PLC将输出绕组超温报警信号和绕组超温跳闸信号，并在HMI上显示出具体信息。在HMI上可进行手动消音控制工程网版权所有，手动跳闸操作。记录各种报警信息及故障发生时的各相温度值，必要时，可在HMI上输入时间条件进行查询，并根据需要随时进行打印。该系统中的数据采集处理、风机运行和故障报警由PLC和HMI通过编制相应的软件来完成。

2、系统的软件设计
      SIMATIC  ProTool是西门子公司推出的组态软件，该软件由2部分组成：ProTool/Lite、ProTool或ProToolCS(组态系统)组态软件和用于过程可视化的运行系统软件(例如ProTool/Pro RT)。2个系统均可以在Windows98 SE、Windows Millenium、Windows2000和WindowsNT4.0操作系统上运行。该软件具有报警记录、报表打印、趋势曲线等多种功能控制工程网版权所有，并支持除Siemens之外的第三方制造商的通讯协议。本系统在其基础上进行了画面设计、通讯组态、报警设置、安全保护设计等一系列应用开发。

2.1 画面设计

       触摸屏画面设计不仅要求能实现所有的控制功能(输入及显示参数、存储纪录、报警、打印等)，而且要简单明了，易于操作人员正确的执行操作。考虑系统所需监控的过程变量和实际功能，共组态了8组画面，下面介绍几个基本画面。

(1) 主画面

       设计的监控主画面如图2所示。主画面的中央是温度的数据显示。上半部分采用纯数字方式对变压器三相的铁心温度及高、低压绕组温度进行实时显示；下半部分采用模拟显示方式www.cechina.cn，突出变压器的最高铁心温度和最高绕组温度。在程序运行时，各温度值可动态显示。主画面的右部为口令输入域和触摸操作区，此处各按钮需输入不同级别的口令方可进入。主画面的下部为无需权限的触摸操作区。操作人员通过触摸按钮，可以切换到各监控子画面，进一步掌握系统的工作情况，或进行参数设定与修改。

(2) 故障记录

       每当有报警信号产生，都会在触摸屏界面上弹出报警消息窗口，同时报警灯闪烁。将报警消息进行归档，再创建一画面组态消息视图，就可保存并显示系统运行以来的所有报警消息。提示报警号，报警产生的日期、时间，报警产生的原因，以及是否确认等信息。

(3) 数据记录
       组态事件消息并归档，在每次产生报警时，对各相的铁心温度和绕组温度通过归档事件消息进行记录www.cechina.cn，以便将来查询。

(4) 温度实时趋势图

       实时趋势图用于在线显示较慢而连续的过程变量。显示时，实时趋势在每个时间单位(时钟脉冲)内一次只从PLC读取一个趋势值控制工程网版权所有，并添加至操作单元上显示趋势。该程序中共组态3组实时趋势，每组显示一相
