１ 概述
       ＳＡＡ７１８５是ＰＨＩＬＩＰＳ公司的多功能数字视频编码器。它能接收１６／８ｂｉｔ 的４:２:２ 的ＹＵＶ格式、ＣＣＩＲ６５６ 格式或８ｂｉｔ ＭＰＥＧ格式的视频数据，并将其编码成ＰＡＬ制式、ＮＴＳＣ制式的复合视频信号(ＣＶＢＳ)或Ｓ－Ｖｉｄｅｏ方式的Ｙ／Ｃ分量信号和复合全电视信号。ＳＡＡ７１８５先进高度的灵活性和多种方式的输入和输出接口特性使其能够完成多种转换CONTROL ENGINEERING China版权所有，从而使得ＳＡＡ７１８５可以广泛应用于ＶＣＤ小影碟机、放映机和数字电视等许多系统中。它的主要特点有：
       ● 是一种数字ＰＡＬ／ＮＴＳＣ电视制式编码器；
       ● 具有８ｂｉｔ ＭＰＥＧ和１６ｂｉｔ ＹＵＶ输入端口；
       ● 可选择Ｉ２Ｃ总线或ＭＰＵ并行两种控制方式；


       ● 可对输出同步信号和消隐信号的上升／下降时间进行控制；
       ● 可以同时输出复合视频信号(ＣＶＢＳ)和Ｓ－Ｖｉｄｅｏ方式的Ｙ／Ｃ分量信号和复合全电视信号。


       ２ 引脚功能

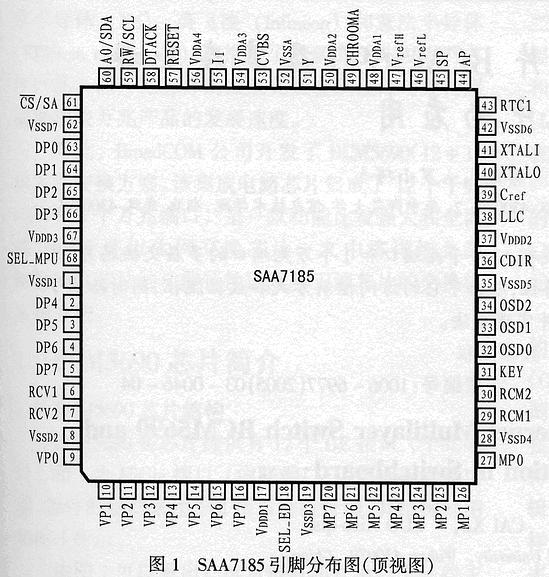

       ＳＡＡ７１８５的引脚排列如图１（顶视图）所示。它采用ＰＬＣＣ６８封装。各引脚的功能及说明如表１所列。

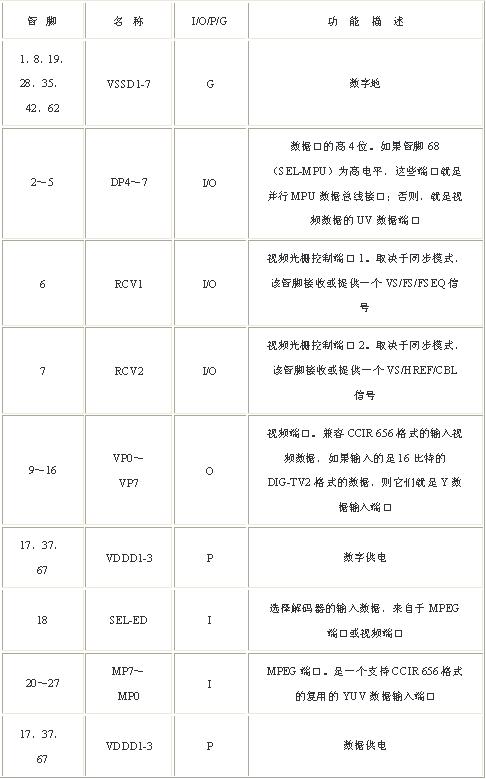

表1 SAA7185的引脚功能描述


       ３ 工作原理

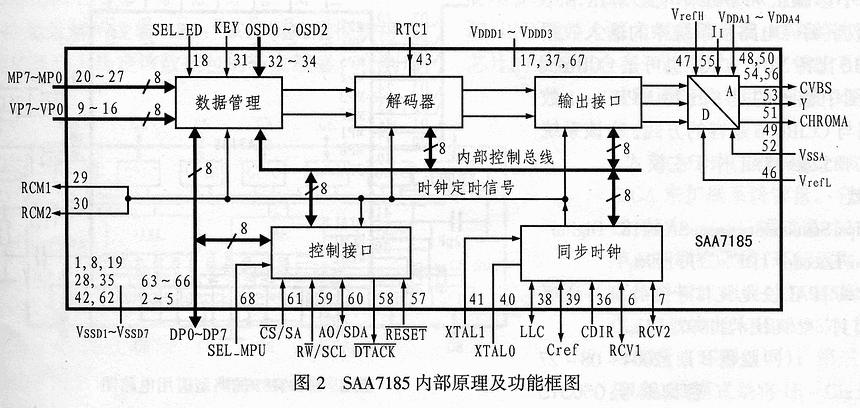

       ＳＡＡ７１８５的内部功能框图如图２所示，下面介绍其工作原理。
       ３．１ 数据的输入
       兼容ＭＰＥＧ的ＳＡＡ７１８５数字视频解码器可以将数字亮度和色度信号编码成模拟ＣＶＢＳ（复合视频信号），同时也可以将其编码成Ｓ－Ｖｉｄｅｏ信号（Ｙ／Ｃ分离的分量信号和复合全电视信号）。器件中的数模转换器(ＤＡＣ)具有１０－ｂｉｔ的分辨率，编码器提供有３路８－ｂｉｔ宽度的数据端口，以满足不同的应用。ＭＰＥＧ端口（ＭＰ）和视频端口（ＶＰ）均可接收复合的ＹｃｒＣｂ数据。视频端口（ＶＰ）也可以处理兼容ＤＩＧ－ＴＶ２系列的１６－ｂｉｔ ＹＵＶ信号，此时数据口（ＶＰ）用于Ｕ／Ｖ信号。另外，数据口也可以作为８－ｂｉｔ数据宽度的微处理器接口。
       ３．２ 输出接口
       在输出接口上，被编码的Ｙ和Ｃ信号以１０－ｂｉｔ的分辨率从数字信号转化为模拟信号，同时Ｙ和Ｃ信号也被合成为１０－ｂｉｔ ＣＶＢＳ信号。在合成前，亮度信号被送到更深一级的滤波器，以抑制信号中的副载波。这样可减小色失真CONTROL ENGINEERING China版权所有，这对具有标准ＣＶＢＳ信号输入的电视机来说是非常有益的。同步脉冲的斜度不受任何有效色失真的影响。而输出的ＣＶＢＳ信号和Ｙ、Ｃ信号具有同样的处理延时。数模转换器(ＤＡＣ)的输出电压可通过软件设置到最小的输出电压www.cechina.cn，以满足特殊的需求。

点击看原图

      ３．３ 同步
       该编码器可以工作于主、从两种模式。
       在从模式下CONTROL ENGINEERING China版权所有，电路在双向端口ＲＣＶ１接收同步脉冲。与ＶＰ(和ＤＰ)的视频信号有关的定时和触发特性可以通过对ＲＣＶ１的极性和片上延时进行编程来加以改变。如果水平相位不受ＲＣＶ１的影响，那么可通过ＲＣＶ２管脚来提供水平相位控制工程网版权所有，而定时和触发特性也可以通过ＲＣＶ２来改变。如果垂直和水平脉冲来自于ＲＣＶ１，则ＲＣＶ２可以用于水平或复合消隐的输入或输出。
