1 引言

　　随着国民环保意识的增强，国家对粉尘颗粒排放标准的要求越来越高，迫切要求采用除尘效率较高的高压静电除尘技术来解决空气污染。静电除尘设备是利用高压电场使电场内的气体游离，当游离的正负离子与烟尘碰撞时控制工程网版权所有，就附着在烟尘上使粉尘变成有不同极性的带电体。在电场的作用下向电极移动，最后吸附在电极上，这就使烟尘净化了，为了收集尘埃，电极上方安装有振打电机，对电机进行定时振打，这些振打电机和振打机械就构成了静电除尘系统。本文就某冶炼厂火炼锌设备的烟气除尘设备的改造，谈谈PLC的应用。

　　2 控制要求

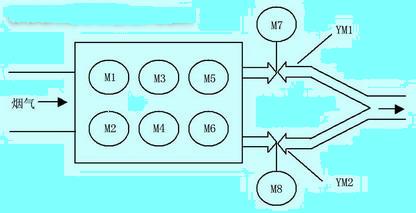

　　火炼锌作为一种冶炼锌的技术已在水口山应用了几十年了。但是在烟气排放中产生大量的灰尘，严重影响了周围的环境，造成社会产业关系紧张。为了解决污染问题,采用了高压静电除尘系统。该设备是一套75kV的三电场除尘设备，图1为该装置的示意图。引风机迫使烟气进入高压电场，净化后由裤衩烟道排出。图中M1、M3、M5是三个阳级振打电机，M2、M4、M6是三个阴极振打电机，M7、M8是控制两个阀门电机。


　　振打或者抖动顺控动作是除尘过滤装置的基本控制动作。振打电机带动振锤周期性敲打阳极、阴极的极板板线。使吸附在其上的粉尘清除到灰斗中加以回收利用，为了取得较好的振打效果，对振打控制系统的要求如下:

(1) 同一电场中阳极-阴极振打不能同时进行。
(2) 同一时间内,前后电场的阳极(或阴极)振打不能同时工作。
(3) 为防止M5、M6振打时,下落的粉尘被0.97m/s的烟气带出电场。M5和M7、M6和M8之间有一定的联系，M5振打时CONTROL ENGINEERING China版权所有，M7同时关闭阀门YM1，M5振打完毕后延时1.5min打开阀门YM1;同理M6 振打时CONTROL ENGINEERING China版权所有，M8同时关闭YM2，M6振打完毕后延时1.5min打开阀门YM2。

　　2.2 振打电机的振打优化振打时序分析设计

(1) 第一电场的阳极电机M1:打5minwww.cechina.cn，停5min，循环;第一电场的阴极电机M2:停5min，打5minwww.cechina.cn，循环。
(2) 第二电场的阳极电机M3:先停5min，打5minwww.cechina.cn，停15min循环;第二电场的阴极电机M4，先打5minwww.cechina.cn，停15min，打5minwww.cechina.cn，循环。
(3) 第三电场的阳极电机M5:先打5minwww.cechina.cn，停25minwww.cechina.cn，打5minwww.cechina.cn，循环;第三电场的阴极电机M6:先停5min，打5minwww.cechina.cn，停25minwww.cechina.cn，循环。各电机振打时序如图2所示：

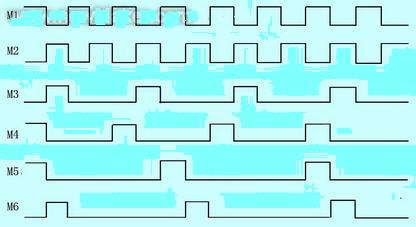

                                                                    图2 电机振打时序图

　　3 PLC硬件设计

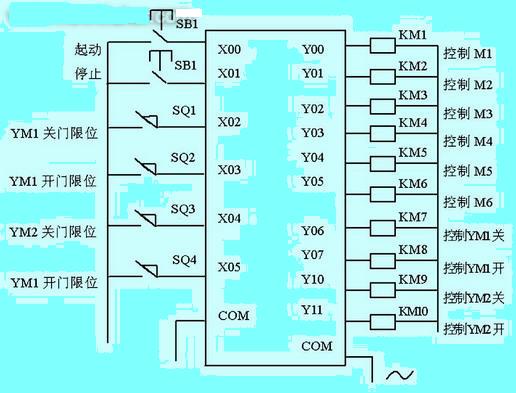

　　选用了日本三菱公司的FXN-32MR的PLC。根据上述振打的控制要求，可以方便得出PLC的I/O口分配如图3所示。
