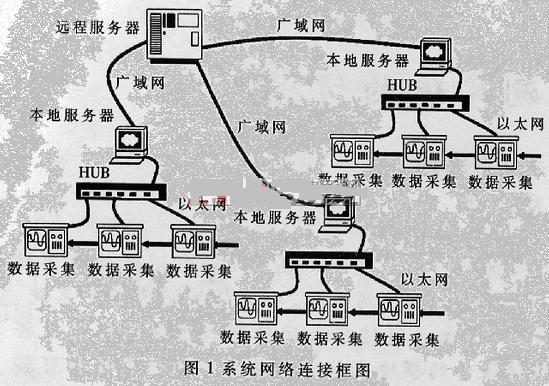

2．1 图像采集存储模块

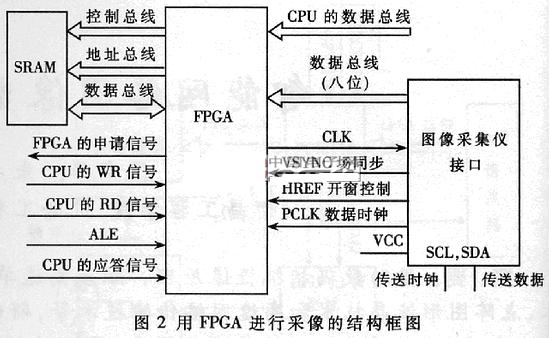

    系统的图像传感器选择的是CMOS型高分辨率、高速率彩色图像传感器OV7620。如果用CPU直接从CMOS芯片中采集数据，CPU的速度跟不上，存在着高速外设与低速CPU之间不匹配的问题控制工程网版权所有，因此用FPGA实现图像传感器和CPU之间的速度匹配，如图2所示。FPGA内部可以分为内存分配、产生SRAM的读写时序和地址、为网卡和CMOS提供主频、键盘扩展、产生LCD的控制时序等几部分以及其它附属模块。
FPGA根据CPU的读写信号和CMOS的输出信号产生缓存的读写时序和地址信号。当一帧图像采集完成时，FPGA向CPU发出一个申请信号，表示缓存里面有一帧数据可以进行读取。如果CPU不应答，表示这帧数据可以丢弃。这时FPGA重新根据CMOS图像传感器的输出信号向缓存输送一帧数据，如此循环。如果CPU给出应答信号，FPGA停止向缓存输送数据www.cechina.cn，等待CPU发送读信号。当CPU发出读信号时，FPGA把CPU的读信号转化为内存的读信号。即FPGA首先根据CMOS的输出数据转化为内存的读信号。

    2．2 人机界面设计

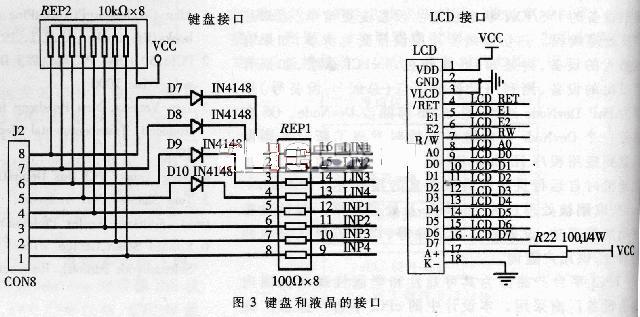

    键盘采用4×4矩阵键盘，键的功能定义分为数字键和功能键，数字键为0～9，系统的功能键主要有CLR（清除键）、OK（确认键）、MENU（主菜单键）、上翻键、下翻键、查年系统IP地址键。液晶显示器选用信利公司的产品控制工程网版权所有，其分辨率为128×32点阵。人机界面接口如图3所示。
