0  引言

       为了延长PLC控制系统的寿命，在系统设计和生产使用中要对该系统的设备消耗、元器件设备故障发生点有较明白的估计，也就是说，要知道整个系统哪些部件最容易出故障，以便采取措施。现以我厂特种水泥1号线的PLC过程控制系统为例控制工程网版权所有，对PLC过程控制系统故障分布规律进行分析，希望能对PLC过程控制系统的系统设计和U常维护有所帮助。

1  系统故障的概念

       系统故障一般指整个生产控制系统失效的总和，它又可分为PLC故障和现场生产控制设备故障两部分。PLC系统包括中央处理器、主机箱、扩展机箱、I／O模块及相关的网络和外部设备。现场生产控制设备包括I／O端口和现场控制检测设备，如继电器、接触器、阀门、电动机等。

2  系统的故障统计及分析处理

2．1  我厂特种水泥1号线过程控制系统简介

       2000年该系统改造时采用日本二菱公

图1 系统配置框图

       该系统有2个集中控制室：窑尾控制室和窑头控制室，其中窑头控制室为主站；2个现场工作站：窑尾生料自动配料工作站和窑尾成球盘自动加水成球工作站；2个电视监控系统：预热器进口下料监控和窑头电视看火。现场工作站是独立的微机自动控制系统，它与主站只进行模拟量的通讯和开关量的联锁。主站与从站间采用帧同步全双工通讯方式：
2．2  系统故障数据的统计
       该系统运行近3年来PLC故障统计如表1。

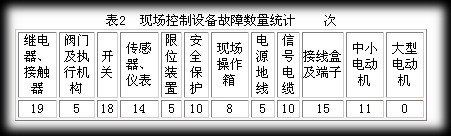

       现场控制设备故障统计如表2。

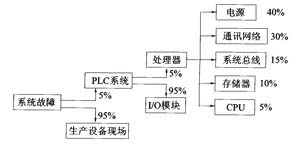

       经统计，系统故障共计126次控制工程网版权所有，其中PLC的故障比例约为4．7％，现场部分故障比例约为95．3％，：对照其他PLC过程控制系统的故障数据，并考虑该系统运行时间不是很长，该比例比较接近一般PLC过程控制系统的故障分布规律，有一定的普遍性。一般来讲PIC部分的故障比例约为5％，现场控制设备的故障比例约为95％。  PLC过程控制系统故障分布的估计图[1]如图2。

图2  系统的故障分布


2．3  系统故障分析及处理

2．3．1  PLC主机系统

       PLC主机系统最容易发生故障的地方一般在电源系统和通讯网络系统www.cechina.cn，电源在连续工作、散热中，电压和电流的波动冲击是不可避免的。通讯及网络受外部干扰的可能性大，外部环境是造成通讯外部设备故障的最大因素之一。系统总线的损坏主要由于现在PLC多为插件结构，长期使用插拔模块会造成局部印刷板或底板、接插件接口等处的总线损坏，在空气温度变化、湿度变化的影响下，总线的塑料老化、印刷线路的老化、接触点的氧化等都是系统总线损耗的原因。所以在系统设计和处理系统故障的时候要考虑到空气、尘埃、紫外线等因素对设备的破坏。目前PLC的主存储器大多采用可擦写ROM，其使用寿命除了主要与制作工艺相关外，还和底板的供电、CPU模块工艺水平有关。而PLC的中央处理器目前都采用高性能的处理芯片，故障率已经大大下降。对于PLC主机系统的故障的预防及处理主要是提高集中控制室的管理水平CONTROL ENGINEERING China版权所有，加装降温措施，定期除尘，使PLC的外部环境符合其安装运行要求；同时在系统维修时，严格按照操作规程进行操作，谨防人为的对主机系统造成损害。
2．3．2  PLC的I／O端口

        PLC最大的薄弱环节在I／O端口。PLC的技术优势在于其I／O端口，在主机系统的技术水平相差无几的情况下www.cechina.cn，I／O模块是体现PLC性能的关键部件，因此它也是PLC损坏中的突出环节。要减少I／O模块的故障就要减少外部各种干扰对其影响，首先要按照其使用的要求进行使用，不
