摘要：在实时显示彩色数字视频信号时，通常要求数据传输通道具有很高的带宽和有效的传输距离。因此在设计和构建这些高速率的数据传输通道的，不但要选择合理的传输形式，而且要对数据的编码、解码、并串转换、驱动、接口等电路进行认真的研究，以达到最佳的配合。介绍的串行传输技术是最近的设计成果，可以广泛地应用于海量数据的有线传输。

    关键词：差分接口 并转串/串转并 PLL LVDS-PECL

       大屏幕平板显示系统，如LED大屏幕显示系统，广泛地应用于信息发布领域和公用事业。2008年将在北京举办的奥运会，更加推出了这一产业的发展。

       大屏幕平板显示系统是典型的数字系统，要求动态、实时、清晰稳定地显示图像信息。与通信系统相比www.cechina.cn，这种系统更关心实时地把图像数据正确地传输到显示器，将错误的信号忽略掉，所以不要求强大的纠错检错能力和错码重发功能。通常为降低成本、减小时

       系统的信号来源一般是计算机显示卡或数字电视信号。以显示卡为例，如果输出640×480、24bit/pixel、60帧/s标准真彩VGA图像时，其输出点时钟达25.175MHz/s，数据位宽为27bit/pixel（考虑Vs、Hs、de）。这样的海量数据控制工程网版权所有，采用并行传输时，将使传输系统十分笨重CONTROL ENGINEERING China版权所有，需要大量电缆；而采用串行传输时，将使传输系统简化，必要时可以采用几条高速串行通道来实现。

       为构建稳定的串行传输系统，需要对信号进行一些特殊的处理控制工程网版权所有，常用的电路模块有：数据的并串转换（serialize/deserialize）、4B/5B（8B/10B）转换、加解扰（scramble/descramble）、电平转换和驱动、接收端的均衡放大（equlize）、PLL、接收端错码检测等。此外，在工程中还要对码速率、传输速率、传输介质进行合理的选择，以满足不同需要。

点击看原图

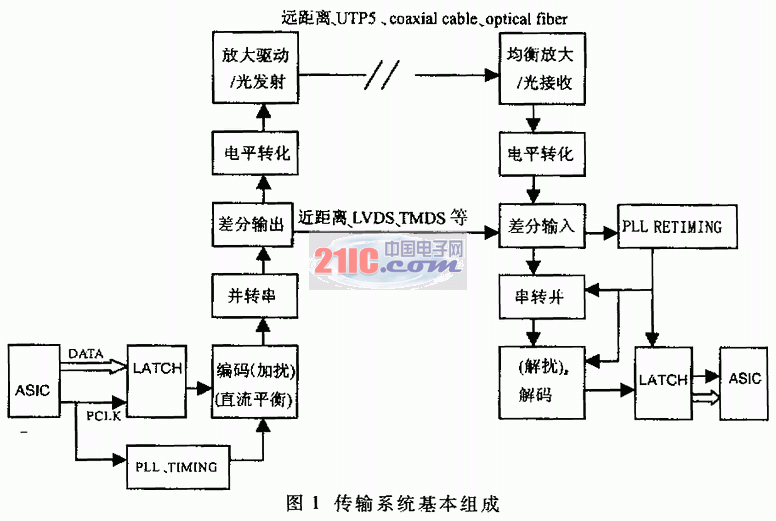

图1 传输系统基本组成

       1 长线传输的基本框图

       图1概括了构成数字视频信号长线传输系统的基本组成。按点时钟（PCLK）输入的并行数据，经过编码、并转串、加扰以差分信号的形式输出。其中编码实现4B/5B、8B/10B等编码转换，消除弱码，有助于直流平衡。加扰（scramble）使能量谱均匀分布，避免在某一频段出现能量峰值，减少铜介质传输的电磁辐射。并转串把并行码字转化为高速串行码流。直流平衡就是在编码过程中保证信道中直流偏移为0，电平转化实现不同逻辑接口间的匹配。驱动则对传输信号的能量进行放大，并根据物理介质的要求进行码型调整。均衡是对信道损失进行补偿并滤除噪声。

       可以采用不同的传输介质进行传输，铜介质（同轴，双绞线），光介质（单模，多模光纤）。在采用光传输时，图1中加解扰模块可以略去不用。有效传输距离与码速率、介质、接口、环境有关，所以应按照不同电缆、不同速率、不同长度时的衰耗以及端口的门限估算传输距离。
建立一个稳定的传输系统CONTROL ENGINEERING China版权所有，一般具有如下的要求：

       （1）合理的系统方案设计、选择；
       （2）发射端、接收端建立稳定的PLL同步链路；
       （3）不同高速逻辑电平的相互配合；
       （4）正确的传输方式和耦合方式；
       （5）合理的PCB设计。

       2 选择合理的方案

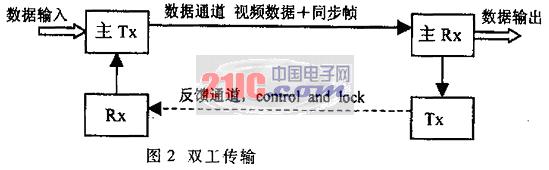

       根据显示系统的不同要求
