安邦信变频器在高频振动机上的应用

作者:钟文琪 郑日胜2006.09.01阅读 2016

摘  要:本文介绍了安邦信变频器在高频振动机上的应用,讨论了高频振动机的控制系统和功能要求及安邦信G9系列变频器的在高频振动机上的优越性能。

关键词:AMB变频器、高频振动机


引言

       高频振动机作为建筑行业的专用设备,该产品主要用于预制铁路、高速公路、公路桥梁、工程建筑混凝土预制构件,其振动的频率比一般振动机的频率提高三倍以上,而且振实后的构件外表光滑控制工程网版权所有,气泡、缩空明显减少。可节约成本,加快工程进度,提高工程质量。广泛应用于高速公路浇注桥梁,和铁路桥梁的浇注中,为国家重点工程,桥梁建设指定设备。高频振动机概述: 高频振动机由两部分组成,高频快装外部式振动电机和电子变频电源机组成。

1、高频电机



安邦信变频器在高频振动机上的应用如图

        频率为150HZ,转速为2万—3万转www.cechina.cn,其在高速转动时产生振动,从而达到浇注桥梁的工艺要

求,该电机为特种电机,同时为国家高新科技专利产品!其参数如下:

型号 额定功率KW 额定电压V 额定电流A 额定频率Hz 振幅mm  偏心力矩N.cm 激振力KN 振动机重量Kg
ZF200   0.75      380        2.9    157        0.38      8.75        8.7      24


2、变频电源

       在设备未经改进前,采用中频发电机,结构复杂,体积大,笨重,不易施工现场移动,经过安邦信技术部和生产厂进行技术改进后,电源由安邦信G9变频器提供。安邦信G9系列变频器能够为任何电机提供0-400HZ的频率CONTROL ENGINEERING China版权所有,安邦信变频器针对该振动设备进行专用的参数设置,实现了体积小,重量轻控制工程网版权所有,在施工现场移动方便!

3、使用方法

       使用时间一般不超过10分钟,根据构件的实际情况,一般情况下几十秒时间即可。

    实际应用

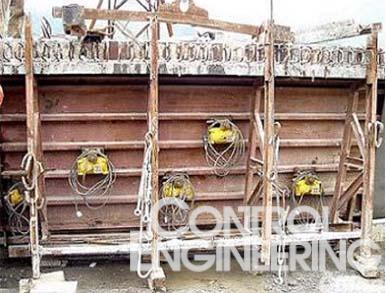

       根据建筑桥梁浇筑工艺要求,多台高频振动电机安装固定在5—10米浇筑摸板上,电机带动摸板一起振动,让浇筑的水泥能均匀的落入摸具中!振动时间为30—60S ,然后再换一个工位振动!

安邦信变频器在高频振动机上的应用如图

        如上图所示,在实际应用当中,其变频电源要拖动多台高频振动机www.cechina.cn,通常情况下采用为一拖三,一拖四,一拖五,我们根据多台高频电机电流总和选择变频器,使变频器额定电流大于高频电机电流总和,其电气图如下所示:

安邦信变频器在高频振动机上的应用如图

    安邦信G9针对该变频电源设备采用外部端子控制:

    端子接线为:

    S1—COM:实现外部按纽正向启动

    S2---COM:实现外部按纽反向启动

    S4---COM:实现外部按纽复位

    MA—GND:故障指示灯

    M1---GND:运行指示灯


    部分参数设置为:

    频率为:F030上限频率为:150HZ

            F031下限频率为:150HZ

            F014   基频为:150HZ

  &n
