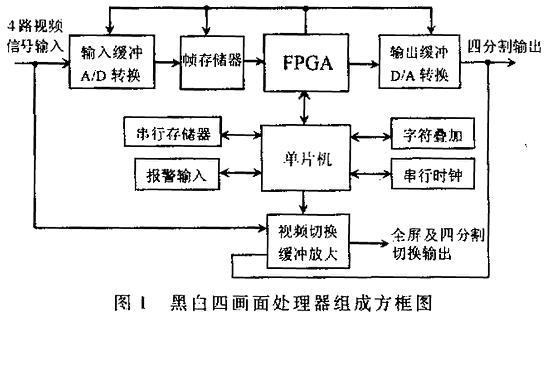

该四画面处理器主要功能如下：
•视频格式为CCIR模式，即视频信号的场频为50Hz；
•双工操作（在录像的同时可进行回放），菜单设定；
•全屏显示时象素为1024×512,256个灰度等级；
•4路CVBS输入及1路录像输入；
•1路全画面与四分割切换输出，1路录像输出（固定四分割）；


•切换时间可调CONTROL ENGINEERING China版权所有，范围为1～255s。
•画面上可叠加时间日期CONTROL ENGINEERING China版权所有，且位置可调整；
•有报警输入输出功能，报警复位时间的可调范围为1～300s；
•有视频信号丢失报警功能，报警时对应的画面上有文字显示。

       2 各部分电路的结构及工作原理

       2.1 输入缓冲及A/D转换

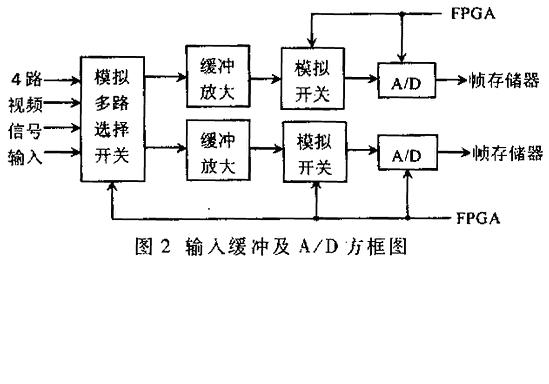

       该部分电路的主要功能是将输入的模拟视频信号转换成数字视频信号供FPGA器件处理控制工程网版权所有，其方框图如图2所示。4路视频信号经过受FPGA控制的模拟多路选择器后，输出2路视频信号，经过缓冲放大后送到受FPGA控制的模拟开关；然后再输出给A/D，2路视频信号需要2片A/D芯片。A/D芯片选TLC5510，该芯片是一种分辨率为8位、20MSPS（20兆采样点/秒）的CMOS模/数转换器。在FPGA的控制下，TLC5510将输入的模拟视频信号转换成数字视频误，然后送往帧存储器。

       2.2 帧存储器
       帧存储器选AVERLOGIC公司的AL422，共需要2片。AL422是存储量为384KB
