摘要：介绍一种利用DVI接口驱动两个显示器的方法，不仅可以实现智能图像仪表的超宽显示，还可以实现两路同步视频的监控显示，具有较高的工程应用价值。
       关键词：数字显示接口（DVI） 最小化传输差分信号（TMDS） 两路同步视频 双屏幕超宽显示

       在飞机座舱显示系统中，需要超宽式屏幕的大图像显示，这样可以灵活地实现图像的融合与分配，并且可以自由地实现分窗、镶嵌的功能；可以将全部仪表板融合到显示屏幕上，同时自然地进行人机交互，实现住处最大化。DVI图像接口是Intel等公司联合推出的数字式显示器接口，如果能实现无缝地驱动双屏幕显示器的话，就可以很自然地实现超宽屏幕显示。一般的飞机座舱可以方便地实现大图像"整体"概念，具有很好的应用价值。

       目前市场上普遍缺少高分辨率的超宽式显示器。对于液晶显示器来说，一般只有24

英寸的16：10的宽屏幕显示器，其显示分辨率最高为1920×1200，对于多窗口分窗显示就显得力不从心；而对于长度比16:9的宽屏幕等离子显示器来说CONTROL ENGINEERING China版权所有，其尺寸一般都比较大（42英寸以上)，观看距离要求较远，一般为3倍显示器高度，空间分辨率(注：空间分辨率指每英寸象素数量，象素解板力指通常的分辨率控制工程网版权所有，比如640×480等)不是很高，不适合作为仪表的近距离显示，因此不具有装机潜力。并且以上两种宽屏幕显示的价格都不菲，不具备通用化设计特点和成本控制可支付的新军用设计目标。


       若能以双屏幕改装代替，其价格为原来的1/5，而且就双连接实现来说，可以达到2048×768的分辨率，可以实现8:3的超宽图像。就大小而言，用两个最流行的15英寸显示器就可以实现24英寸的显示器。而且还可以把两个显示器升级成两个分辨率为1024×768的背投显示器，实现无缝连接显示。
在双屏幕显示时，由于两种视频在时间上相关CONTROL ENGINEERING China版权所有，必须严格保持时间上的同步（精确到帧）。采用本文介绍的连接方案，可以在传输通道中实现完全同步，且不会因为传输造成损失。为未来的视频重放设备升级成数字视频做准备工作CONTROL ENGINEERING China版权所有，因此决定做这方面的研究。

       1 DVI接口
       DVI标准是由Silicon Image、Intel、Compaq、IBM、HP、NEC、Fujitsu等公司共同组成的数字显示工作组DDWG于1994年正式推出。它的基础是Silicon Image公司的Panallink接口技术，是一种与显示工艺无关的高速显示数字接口，采用最小化传输差分信号TMDS作为基本电气连接。
       DVI标准一经推出就立即得到了响应，各图形芯片厂商纷纷推出了支持DVI标准的芯片组，ViewSonic、Samsung公司也相继推出了采用DVI标准接口的CRT显示器和LCD显示器。在新近上市的一些LCD和DLP标准中对接口的物理方式、电气指标、时钟方式、编码方式、传输方式、数据格式等都做了严格的定义和规范。
       其主要特点包括：从产生到显示的无损失数字连接；与显示工艺无关；通过EDID和DDC2B热插检测的即插即用；兼容数字、模拟接口等。


       2 DVI图像传输协议

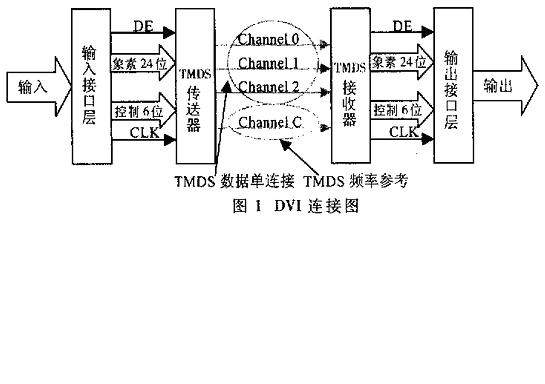

       DVI接口传送的数据信号包括了一些象素信息、同步信息以及控制信息。信息分3个通道输出，同时还有一个通道用来传送使发送和发送端同步的时钟信号。每个通道中数据以差分信号方式传输，因此每一个通道需要2根传输线。具体连接方式如图1所示。
数据信号和控制信号通过DE信号来控制。DE为高时，传输象素数据，为低时传输控制信号控制工程网版权所有，要求DE为低至少128个时钟周期，为高最大不超过8191个时钟周期。在DE为高期间，控制信号将保持；而DE为低时，角素数据被忽略。

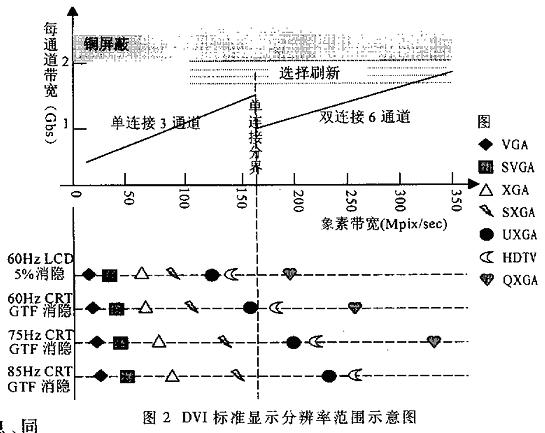

       在TMDS每线对传输的串行信号格式为每个时钟周期传送10bit，其中有效数据荷载为8bit，剩下两位分别为编码模
