摘要：介绍了新型LCD视频驱动电路的设计，采用专用LCD视频驱动集成电路（LVIC）HD66840F，可以方便地从计算机的视频接口出信号直接驱动黑白或彩色LCD，同时CRT上运行的软件也可以在LCD屏上正常工作。

    关键词：视频驱动 LCD显示器

   计算机接到CRT显示器的信号由三色R.G.B标准信号和行、场同步信号组成www.cechina.cn，但无法直接驱动图形LCD显示器，原因是两者的时钟、扫描方式、数据格式等都不相同。在此介绍一种由1.3微米工艺制作的大规模集成电路芯片HD66840F，它是专用LCD视频驱动芯片，能把用于CRT显示的三色R.G.B.标准信号转换成LCD显示的数据信号。它能使LCD直接替代CRT显示而不需作任何变动，本电路不仅能控制TN型LCD，而且还可以控制TFT型LCDwww.cechina.cn，同时兼容单色或彩色显示屏，最大显示分辨率可达到720×512点。

    1 芯片结构及主要性能

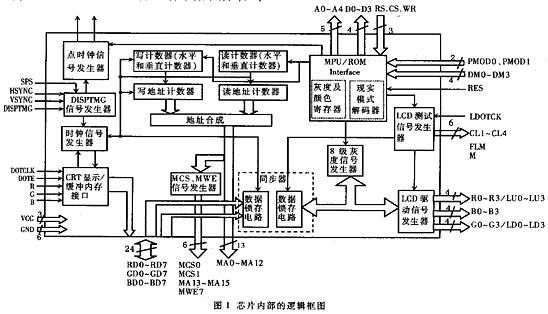

图1为芯片内部的逻辑框图。

   芯片

的主要功能包括：
（1）把标准视频信号转换成LCD驱动数据信号，以适应单色显示、8级灰度显示和8色彩显。
（2）可选择控制器的不同控制方式，即引脚编程方式和内部寄存器编存方式（通过MCU或ROM）。
（3）可通过编程控制不同点阵的显示屏，其范围为：
行：4～1024点 列：32～4048点（4～506字符）
（4）能够由标准视频信号的行同步信号HSYNC和场同步信号VSYNC产生LCD显示所需的显示时钟信号。
（5）内部锁相环路能产生驱动液晶屏所需的点时钟信号（需要外接电荷泵电路、低通滤波器及压控振荡器）。

     2 应用系统框图
      图2是一个计算机通过LVIC驱动LCD的原理框图，整个系统都在微机外面。

     LVIC把来自计算机的驱动CRT的R.G.B.串行信号转变成并行信号写入缓冲寄存器中，然后再依次读出并输出到LCD驱动器中。这里串行信号的闩锁信号即点时钟信号（DOTCLK）是由锁相环路（PLL）以行同步为基准时钟产生的，其频率由PLL电路的分频比寄存器（R10、R11）决定。

     3 各种显示功能的控制
     3.1 编程方式
     有两种方法可以用来控制LVIC的显示功能，即引脚接线编程和内部寄存器编程。

     引脚接线编程把相关引脚接不同的电位以控制系统的显示功能。这样设计虽简单，但使用中无法改变和调整。

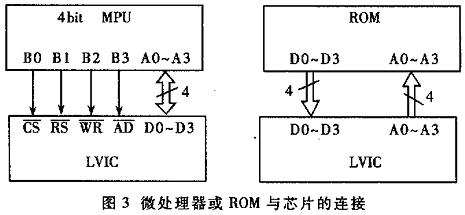

     内部寄存器编程通过MPU或ROM把数据写入显示芯片的内部寄存器，可以灵活、方便地通过程序来设定和改变系统的显示功能。图3是使用4bit微处理芯片和ROM编程的连接图。由于LVIC的MPU总线与z80系列的控制总线兼容，它也能直接与其它MPU的总线相连。

     3.2 屏幕尺寸
     屏幕显示线点数可以通过引脚或内部寄存器编程来选定。

     在引脚接收编程方式下控制工程网版权所有，用户可通过XDOT脚在水方方向选用640点或720点（80或90字符），而通过YL2～YL0引脚选择垂直行数为200、350、400、480、512或540。

    当通过内部寄存器编程法选择屏幕象素时，通过寄存器R6、R7在水平方向可从32～4048点间任选一偶数（4～506个字符），垂直方向可通过垂直行显寄存器R2、R3及R4的高两位数来选择扫描行数www.cechina.cn，范围为4～1028行中的任一偶数。

     3.3 存储器选择
     用户可以采用8KB、32KB或64KB的SRAM作为LVIC的缓冲存储器。因为LVIC有一片选信号，因此不需外接任何译码电路。

存储器的大小由屏幕尺寸而定。存储容量（bytes）=Nhd×Nvd。
Nhd：水平方向显示的字符数；Nvd：垂直方向显示的行数
例如：640×200点屏显时CONTROL ENGINEERING China版权所有，需16KB存储器，因为显示80个字符、200行（8个点组成一个字符）。因此每一显示平面就需2片HM6264（8KB存储器）。若单色8灰
