背景简述：

　　数控技术是先进制造技术的核心，是制造业实现自动化、网络化、柔性化、集成化的基础。数控机床的发展在很大程度上取决于数控系统的功能和性能，而数控系统的发展及其技术基础离不开微电子技术和计算机技术。随着计算机软硬件技术的飞速发展，数控系统已经应用到了各种生产领域。在数控行业发展规划上，我国“十五”计划指出：到2005年控制工程网版权所有，全国数控机床产量将达到2.5万~3万台，产值达到65亿~70亿元；按价值计，数控机床市场占有率达到50%，可供数控机床品种要达到2000种以上。电脑绗缝机，作为一种集自动控制、大容量存储技术为一体的新兴机器，在床垫、布料、床罩等各种产品的加工方面已有着非常广泛的应用。

系统原理：

　　绗缝机的主控设备是工控电脑。工控电脑系统在处理事先输入的图案后通过对运动卡、步进/伺服电机、变频器等部件的控制，达到缝制相应图案的目的。在整个缝制过程中，工控电脑是整个控制系统的核心，它对整个机器的运行起控制作用，能使机器高速、准确、稳定的运行。多轴运动控制卡是基于PC总线的一种高性能、低价位的步进/伺服电机运动控制卡，它能高速、准确、稳定地完成包

括数字输入、数字输出、脉冲输入、脉冲输出、脉冲计数等任务。可以发出连续的高频率的脉冲串，通过改变发出脉冲的频率来控制电机的运转速度，通过改变所发脉冲的数量来控制电机的位置。脉冲计数可用于编码器的位置反馈CONTROL ENGINEERING China版权所有，提供机器准确的位置，纠正传动过程中因摩擦或振动等产生的误差等。绗缝机在强大的电脑控制系统下，能准确无误的处理整个坐标系上所编制的各种复杂图案，包括各种独立图案，而且在生产速度、机械性能、噪音污染等指标上，都是以往的机械机器所不可以比拟的。

硬件配置：

AXIOMTEK PANEL1123-370 平板电脑
• 12.1"TFT 显示器（SVGA）,亮度150nit;
•支持Socket 370 Celeron, Pentium III CPU;
•触摸屏;
•100W电源,12/24/48V直流电源;
•以太网接口;
•DiskOnChip;
•4Serial/1Parallel/1FDD/8DIO;
•1个PCI/ISA扩展插槽;
•尺寸：12.99"(330cm)(W)*2.86"(98mm)(D)*10.47(266mm)(H) ;

解决方案：

　　绗缝是一个非常复杂的工艺，包括：提针、剪线、跳花、移位、缝制、收针、自动倒回、梳平面料等步骤。这就要求工控电脑具有非凡的品质及控制能力。艾讯科技为这一非常复杂的制作工艺提供了解决方案——艾讯Panel1123-370-R平板电脑。艾讯 PANEL1123-370 -R平板电脑具有 12.1"TFT 触摸显示器（SVGA）,亮度为150nit，中文提示，操作简单，作业过程和图案及针距号坐标值等多样的情报都可在屏幕上显示。电脑体积非常小巧，尺寸：12.99"(330cm)(W)*2.86"(98mm)(D)*10.47(266mm)(H) ，能很方便地将电脑与机械分隔设计（避免不必要的震动与污染）。支持Socket 370 Celeron, Pentium III CPU具有很高的数据处理能力。以太网接口，能进行网络化生产、远程诊断及维护。DiskOnChip，用来储存操作系统、必要的应用程序及使用者数据CONTROL ENGINEERING China版权所有，为绗缝图案输入提供了方便的存储空间。4Serial/1Parallel/1FDD/8DIO外设接口及1个PCI/ISA扩展插槽，能拓展多轴运动控制卡CONTROL ENGINEERING China版权所有，通过它控制机器运作。

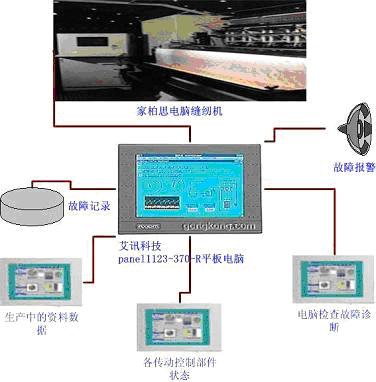

示意图：


系统功能：

能自动检测各传动控制部分是否在正常及最佳状态；
能自动显示电脑本身及机械部分的故障及发出警告信号；
能自动将电脑及控制系统发生的故障记录在“黑盒”中；
能自动显示设备当时状态及产品在生产中的资料及数据；
能自动提针、剪线、跳花（CQ-4），可显示花型，随意改变花型尺寸及资料（在最大尺寸内），能在绗缝时随意修改花型资料接口；
能在绗缝时作其它方面的工作；
能用电话讯号通过Modem连接于电脑与全世界任何国家、地区作文字联络；
能进行电脑检查及故障诊断。

系统优点：

　　1、高速度、高精度化。艾讯科技数控机床系统采用位数、频率高的处理器，提高了系统的基本运算速度。同时，数控机床采用超大规模的集成电路和多微处理器结构www.cechina.cn，提高了系统的数据处理能力。

　　2、智能化。艾讯科技数控机床系统能对系统的内部状态及外部环境，快速作出实现最佳目标的智能决策，对机床的工艺参数进行实时控制，使机床的加工过程处于最佳状态。

　　3、CAD/CAM数控编程自动化。利用CAD绘制的
