1  引言
    由我院技术总承包、近期已顺利投产的张家港华达涂层有限公司年产15万热镀锌板工程和我院目前为济南钢铁公司技术总承包的年产20万吨热镀锌板工程，采用新型自动化系统配置模式，从根本上改进和简化了自动化系统控制工程网版权所有，目前张家港项目运行良好，济钢项目进展顺利。

    2  系统配置原则和方式

    冷带连续加工机组的过程控制系统一般按照工艺特点可以进行比较详细的分类，如焊机控制、锌锅控制、加热炉控制、辊涂控制、光整机控制等，但一般而言，冷带连续加工机组(镀锌机组、彩色涂层机组还是退火机组等)其通用的过程控制系统均为传动控制系统和与它关系密切的PLC系统再加上上位监控系统;20世纪80年代，宝钢2030冷轧厂08镀锌机组 (1850mm、年产30万吨)的自动化系统根据当时自动化技术水平按照工艺区段方式共配置5台西门子公司的S5-150K PLC和一台上位工业控制机300-R30，属当时国际先进水平，目前自动化技术与20世纪8

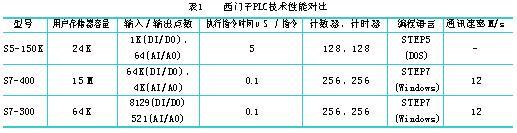

0年代相比www.cechina.cn，进步极大，沿袭2030冷轧厂带钢生产机组工艺分段配置自动化系统的传统模式已不适应目前的自动化技术水平，表1为S7-400系列PLC、S7-300系列PLC与S5-150K系列PLC的技术性能对比;以表1技术性能对比为依据，通过分析，济南钢铁公司20万吨镀锌机组集成的自动化系统我们采用一块S7-400主CPU:CPU416-2DP;张家港机组(年产15万吨)采用一块S7-300主CPU:S7-315-2DPCONTROL ENGINEERING China版权所有，实践证明，我们的系统配置模式完全满足生产要求;可以有以下结论:目前国内大型钢铁企业年产在20万吨左右的冷带连续加工机组自动化系统，只需1台S7-400主CPU就可以满足生产要求，对于年产在15万吨以下的中小机组只需要一台S7-300主CPU:CPU315-2DP就完全可以满足生产要求，这无疑极大地简化了冷带加工机组的自动化系统，使广大用户从中受益。


    采用新型方式配置冷带连续加工机组自动化系统的好处可以归纳如下:
    (1) 充分发挥CPU技术性能www.cechina.cn，淘汰按照工艺区段分配PLC的老模式，从根本上简化自动化系统结构，降低设备投资。
    (2) 充分采用现场通讯总线技术和远程I/O单元，从而大量节省输入/输出点和施工电缆www.cechina.cn，降低投资费用。
    (3) 充分采用现代HMI技术，省却大量操作按钮、指示灯和显示仪表，从而提高自动化生产的操作和管理水平，使操作更加人性化和简约化。

    3  系统组成及功能
    冷带连续加工机组自动化系统构成方式为:基础传动+PLC+上位监控;PLC(主CPU、远程I/O站)、HMI、传动系统之间通过PROFIBUS-DP网络进行信息交换，具体结构见图1。


    3.1 上位机监控系统组成及功能

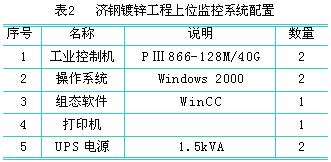

    监控系统通过PROFIBUS-DP总线与PLC主CPU连接，接受和采集原料、生产过程、产品有关信息，实现生产管理人员-设备-原料-产品之间的信息交换，对机组的正常生产和产品进行自动化管理;通过网络，把工艺参数设定值和对电气设备的操作从人-机界面接口传送到PLC，把机组的状态、电气参数及故障由PLC收集送到人-机接口的CRT 显示器上;我院目前为济南钢铁公司技术总承包的20万吨热镀锌板工程上位监控系统采用WinCC组态技术对整个机组运行状态进行监控，系统配置见表2。


   上位监控系统软件功能如下:

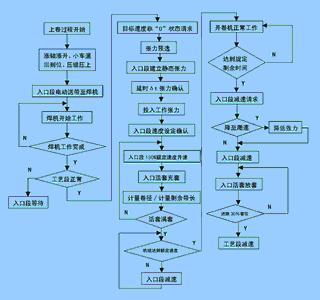

    (1) 原料数据(板材宽度、厚度、钢卷编号等)，过程数据(机组各段张力、机组速度)，产品数据(钢卷卷号、卷重、卷径、焊缝位置等)的自动生成、存储和修改，将自动生成的配方工艺参数下载到PLC。
    (2) 所有生产技术数据的汇总、存储、打印;
    (3) 各主要工艺设备状态显示;(4)在人-机界面上或者在操作台上对上述生产技术数据进行人工干预;
    (4) 加热炉的温度显示、运行状态监视、故障报警;

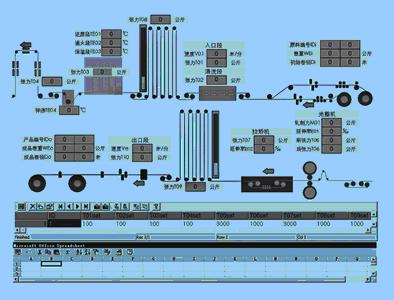

   图2为采用WinCC软件组态的济钢20万吨热镀锌机组主画面。
