LEODO嵌入式人机界面在注汽锅炉自控系统的应用

　　行业背景

　　我国用热采来开采稠油已有二十多年了，目前我国采用的注汽锅炉是国外六十年代的技术，其控制方式还是靠人工手动控制，即依据人工每小时化验一次干度，人工来调节火量，达到保持要求的蒸汽干度，原有燃料空气比自动跟踪系统，由于燃料品质的变化，已完全不能达到最佳燃烧，过剩空气偏大www.cechina.cn，造成大量能源浪费，基于上述原因，新开发研制的“注汽锅炉自控系统”它能自动检测蒸汽干度，自动调节火量，始终保持要求的蒸汽干度，同时，自动进行烟气分析控制工程网版权所有，自动配风，始终保持最佳燃烧，保持最高热效率控制工程网版权所有，节能率可达到5%以上，采用LEODO 嵌入式人机界面自动控制注汽锅炉能确保蒸汽质量与最佳燃烧www.cechina.cn，提高了设备的使用效益，有利于节能与环保，具有更新换代的重要意义。
　　
　　系统介绍

　　本系统采用LEODO嵌入式人机界面和松下FP系列PLC完成了注汽锅炉自控系统。该系统具有下列功能：

　　该系统主要由8个画面组成。

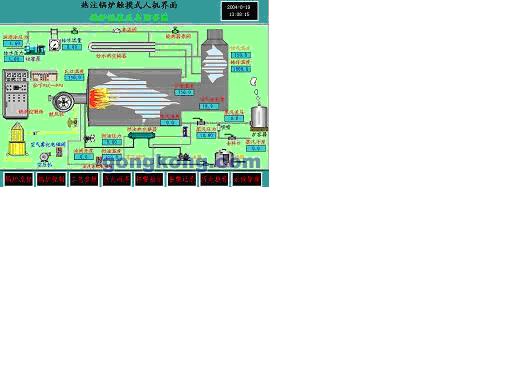

　　1.锅炉流程图
　　从流程图上可观察主要运行参数及输出控制参数。
　

LEODO嵌入式人机界面在注汽锅炉自控系统的应用如图

　

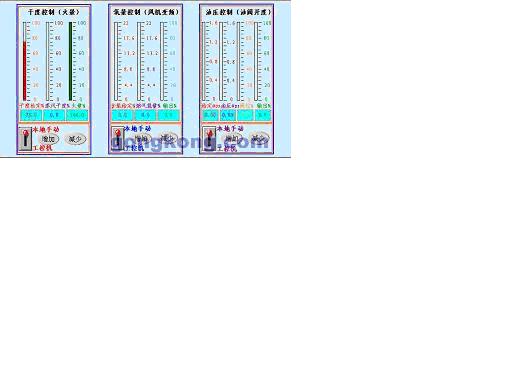

　　2.锅炉控制图
　　有三组棒图，即干度控制（火量控制）与氧量控制（风量控制），燃料压力控

制（油量控制）图中给定值由人工输入（有数字或点拖两种方式），输出控制信号有手动与自动两种控制方式，点击转换开关进行切换CONTROL ENGINEERING China版权所有，自动时手动不起作用。

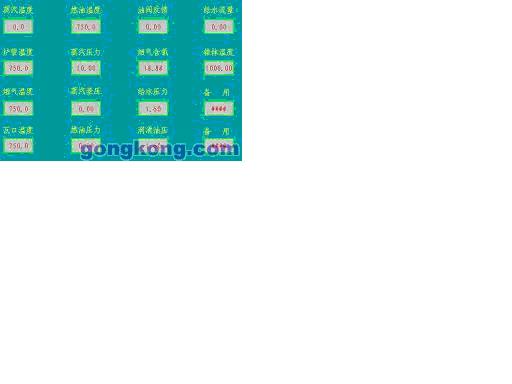

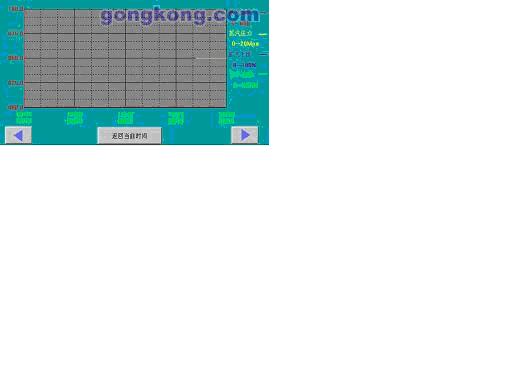

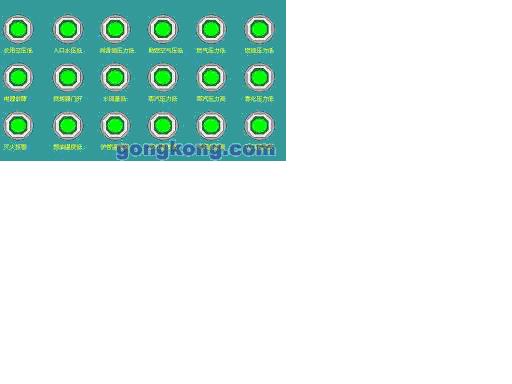

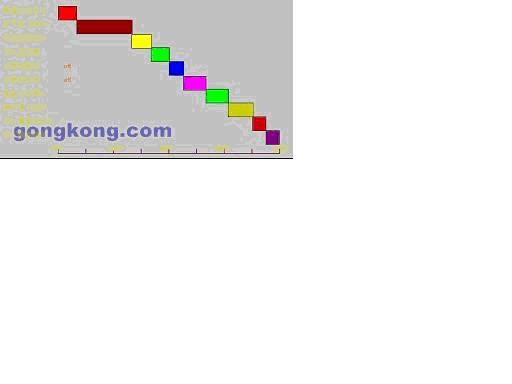

　　　　3工艺参数　　显示16项参数　　　　4点火时序　　显示了热注炉120秒点火时序图IMGheight384srcwwwcechinacnimagesarticle7000aea0-e…
