判断行输出变压器(简称“行变”)是否短路的方法，已有较多的文章介绍，如有：“电压法”、“电流法”、“代换法”，还有用专门的电路检测，各有各的长处。

       其中《家电检修技术》2000年第8期刊登高荣武文章《振铃法与实用的振铃波形激励电路》，介绍用“振铃法”判断行输出变压器或偏转线圈是否短路。经笔者试验后确实是个很有效的方法，只是需要示波器CONTROL ENGINEERING China版权所有，在上门维修时携带不便，更令很多没有示波器的朋友羡慕不已!其实，只要稍微改动原电路，没有示波器时也可准确地判断行输出变压器是否短路?电路见图1所示。


 图1 线圈短路测试仪电路图

       集成电路555与外围元件构成多谐振荡电路，振荡频率为：f＝1．443／tRl十2(R2十VR)]

       在图中，I‘为行输出变压器的初级绕组，与电容C1构成串联谐振电路，由555的②脚输出振荡方波脉冲。调节电位器VRCONTROL ENGINEERING China版权所有，②脚输出的方波频率发生变化，当此频率等于L、C串联电路的谐振频率f＝1／j万时，I‘两端的电压最高。如果行输出变压器L短路控制工程网版权所有，其电感量会大大减小，所以两端的电压也大大减小，而且谐振频率大大升高，超出了电路的频率范围，不会发生谐振。因此，只要测量L两端的电压，就可判断行输出变压器是否短路。

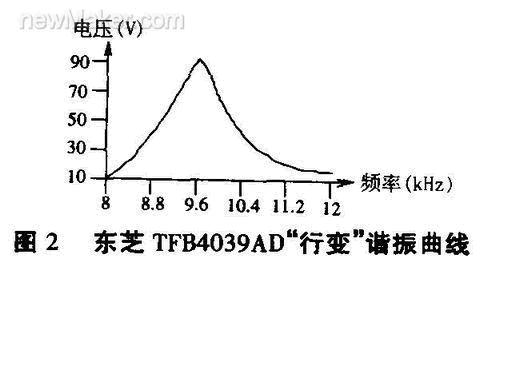

       图2是测量东芝1YB4039AD行输出变压器两端电压随激励频率变化的波形，约在9．6LHz时发生谐振，此时万用表测得L两端电压为89V(用Dw926B型700V交流档测量，注意不同档位时，示数也不同)。再将vR调大或调小时，此电压均会变低。试用导线绕磁芯一匝短路时，万用表示数降为2v，并且调节

       是否短路，只是个别偏转线圈未能发生谐振现象，可能是电感量的差异，但万用表示数一般有30V以上，与短路仍有一定区别，读者可自己试验，积累经验。

       为了上门维修时方便携带，可将电路装在一个手机充电器外壳内，电源线另外引出，信号输出端、地线端则焊上鲜鱼夹CONTROL ENGINEERING China版权所有，以便和“行变”连接。在路检测“行变”是否短路时，因显像管灯丝的阻值很小，近似于使“行变”次级短路，要先拔下视放板；同时先脱开偏转线圈再测，以免误判。

       现举例说明“线圈短路测试仪”的应用

       故障现象：日立CPr2038(NP82c机芯)“三无”

       检修：开机瞬间，有由大到小的吱……”声，随即“三无”，可能是保护电路动作。测量行管c极对地电阻有15k0以上CONTROL ENGINEERING China版权所有，没有击穿。接上100w灯泡作假负载，测得电源电压为139V(因缺少行同步脉冲，此电压仍正常)。在行管c极对地并联一个7200pF／2kV的电容开机时，“吱……”声比原来延长几秒钟，但仍保护，应该不是逆程电容故障。

       为了确定是行输出级短路还是保护电路错误动作，在4—B输出端串联一个电流表，开机后行电流猛升到1．2A即自动关机，证实有严重短路。在路对行输出电路测试，先拔下偏转线圈及视放板，“线圈短路测试仪”的方波输出端接行管c极(应拆下灯泡假负载)，地线连通。

       调节电位器VRCONTROL ENGINEERING China版权所有，测得行管c极端电压在约7V到8v之间变化，没有谐振电压，判断是“行变”短路。拆下“行变”单独测试，却有88V谐振电压，显然正常。故障点是行输出次级负载短路?检
