项目介绍:
包装贴标系统(TPLS) 在很大程度上要依靠设计数据库和实时的动态数据传输。数据必须正确无误并能够传输到贴标系统中的打印引擎。启动一个批次前CONTROL ENGINEERING China版权所有,操作员应检查传输的数据是否正确,否则会因交付错误而受到零售商的索赔。
该项目中的研化产品包括TPC-60S 和定制的O/S。
项目背景:
客户情况:
研究科室的多相气固流态化实验室仍在使用PLC/DCS 系统,需要集中化的数据采集。现场通讯网络和人机界面有一些缺陷。
客户要求:
高速度、高精度和可靠的数据传输是该商用包装贴标系统的要求(TPLS)。客户先前的解决方案是一个“哑终端”,很容易因为线路
多路复用器错误或操作员误操作而引起系统
项目实施:
研华产品优势:
此TPLS 使用研华触摸式平板电脑(TPC-60S) 来提供线路上的操作员界面。TPC-60S 的作用是充当数据库和印刷贴标机之间的数据接口,并持续向打印引擎传送正确的数据,包括标签设计、顺序号、条码号等。临贴前会对印制的标签进行扫描控制工程网版权所有,发现不相配时会发出警报。
客户受益:
•生产线的产量得到了提高(每分钟100 个包装)
•保证了各批次标签设计和可变数据的正确性
•操作员拥有了工作区的操作界面
•在洁净的食品区控制工程网版权所有,触摸屏技术可以提供一个卫生、持久的解决方案
•触摸屏还可在消费品填充过程中更好地引导操作员
•贴标后将检查商业包装上的批次信息以确保完整性
•实施研华的解决方案使EU178/2002 要求的向上向下各一次的追踪更易实现

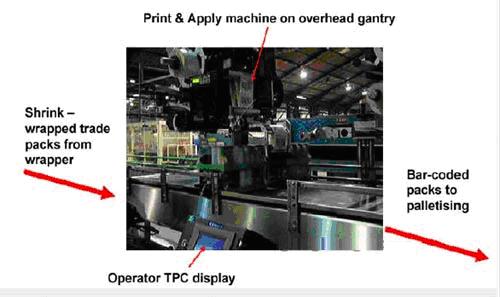

系统框图
系统框图说明:
带5.7” QVGA STN LCD 显示屏的TPC-60S ARM 触摸式平板电脑
•5.7” QVGA 彩色STN/FSTN LCD 显示屏
•CPU 和核心逻辑Intel ARM9 S302410A 266 MHz
•VGA 由CPU 控制
•板上集成64MB DRAM
•板上带64MB flash 存储器CONTROL ENGINEERING China版权所有,1 个Compact Flash 卡(可选)
•3 个I/O 串行端口,一个full RS-232、一个4 针RS-232 PS/2 端口、1 个RS-485
•看门狗定时器可编程为250 毫秒、500 毫秒和1 秒
•电源输入24 VdcCONTROL ENGINEERING China版权所有,0.5A (最大)
•尺寸(W xH x D) 195 x 148 x 44.4 mm (7.68” x 5.83” x 1.75”)
•重量0.8kg (1.76 lbs)
