一、 人机界面（HMI）产品基本常识

    1. 人机界面产品的定义

    连接可编程序控制器（PLC）、变频器、直流调速器、仪表等工业控制设备，利用显示屏显示，通过输入单元（如触摸屏、键盘、鼠标等）写入工作参数或输入操作命令，实现人与机器信息交互的数字设备,由硬件和软件两部分组成。HMI为英文Human-Machine Interface的缩写。

    2. 人机界面（HMI）产品的组成及工作原理

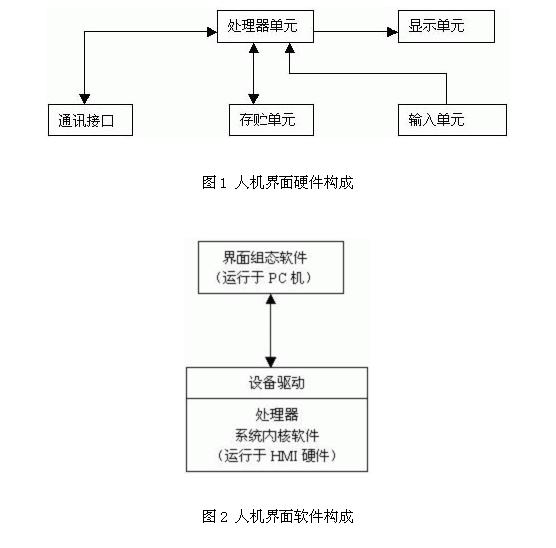

    人机界面产品由硬件和软件两部分组成，硬件部分包括处理器、显示单元、输入单元、通讯接口、数据存贮单元等，其中处理器的性能决定了HMI产品的性能高低，是HMI的核心单元。根据HMI的产品等级不同，处理器可分别选用8位、16位、32位的处理器。HMI软件一般分为两部分，即运行于HMI硬件中的系统软件和运行于PC机Windows操作系统下的画面组态软件（如JB－HMI画面组态软件）。使用者都必须先

    3. 人机界面产品的基本功能及选型指标

    基本功能：

设备工作状态显示，如指示灯、按钮、文字、图形、曲线等；
数据、文字输入操作CONTROL ENGINEERING China版权所有，打印输出；
生产配方存储www.cechina.cn，设备生产数据记录；
简单的逻辑和数值运算；
可连接多种工业控制设备组网。
    选型指标：

显示屏尺寸及色彩，分辨率；
HMI的处理器速度性能；
输入方式：触摸屏或薄膜键盘；
画面存贮容量，注意厂商标注的容量单位是字节（byte）、还是位（bit）；
通讯口种类及数量，是否支持打印功能。

    4. 人机界面产品分类

    薄膜键输入的HMI，显示尺寸小于5.7ˊ，画面组态软件免费，属初级产品。如POP－HMI 小型人机界面；
触摸屏输入的HMI，显示屏尺寸为5.7ˊ～12.1ˊ，画面组态软件免费，属中级产品；
基于平板PC计算机的、多种通讯口的、高性能HMI，显示尺寸大于10.4ˊ控制工程网版权所有，画面组态软件收费，属高端产品。

    5. 人机界面的使用方法

明确监控任务要求，选择适合的HMI产品；
在PC机上用画面组态软件编辑“工程文件”；
测试并保存已编辑好的“工程文件” ；
PC机连接HMI硬件，下载“工程文件”到HMI中；
连接HMI和工业控制器（如PLC、仪表等），实现人机交互。

    二、 人机界面产品问答

    1、人机界面与人们常说的“触摸屏”有什么区别？

    从严格意义上来说，两者是有本质上的区别的。因为“触摸屏”仅是人机界面产品中可能用到的硬件部分，是一种替代鼠标及键盘部分功能，安装在显示屏前端的输入设备；而人机界面产品则是一种包含硬件和软件的人机交互设备。在工业中，人们常把具有触摸输入功能的人机界面产品称为“触摸屏”，但这是不科学的。

    2、人机界面和组态软件有什么区别？

    人机界面产品，常被大家称为“触摸屏”，包含HMI硬件和相应的专用画面组态软件，一般情况下控制工程网版权所有，不同厂家的HMI硬件使用不同的画面组态软件，连接的主要设备种类是PLC。而组态软件是运行于PC硬件平台、windows操作系统下的一个通用工具软件产品，和PC机或工控机一起也可以组成HMI产品；通用的组态软件支持的设备种类非常多，如各种PLC、PC板卡、仪表、变频器、模块等设备，而且由于PC的硬件平台性能强大（主要反应在在速度和存储容量上），通用组态软件的功能也强很多，适用于大型的监控系统中。

    3、人机界面产品中是否有操作系统？

    任何人机界面产品都有系统软件部分www.cechina.cn，系统软件运行在HMI的处理器中，支持多任务处理功能，处理器中需有小型的操作系统管理系统软件的运行。基于平板计算机的高性能人机界面
