随着人们生活水平的提高，居住条件的不断改善，艺术欣赏水平也在不断提高www.cechina.cn，在布置家庭影院的过程中越来越追求影院的真实感和临场感。作为家庭影院的显示器部分过去常常用29英寸或34英寸彩电，通过长时间使用越来越感到其表现力捉襟见肘控制工程网版权所有，不能满足人们特别是发烧友的需要，从而转向大屏幕显示器。由于彩色显像管制造工艺上的限制，目前最多只能生产出38英寸的彩管，也只有索尼等极少厂家才能生产，且体积重量均很可观。在现代家庭影院中，显示器屏幕一般都在50英寸以上，有的前投影屏幕甚至达到以200英寸，和大型商业影院屏幕相差无几，所以大屏幕显示器只能选择其他途径。

       由于电子显示技术的发展日臻完善，大量新产品陆续面世，性价比不断提高，给我们选择大屏幕显示器提供了很大的选择空间。

       大屏幕显示器技术林林总总

      大屏幕显示器从结构上可分为前投

式、背投式及平板式。前投式是设置独立的屏幕，摄影机置于屏幕前方，其投射式是设置独立的屏幕，摄影机置于屏幕前方，其投射光路如商业电影院一般，投影面的大小可以通过镜头变焦或移动投影机益来调整，图1为一种安装在天花板睥前投式摄影机结构示意图。这种前投式的摄影机最大特点是投影面可以做到很大（譬如200英寸）最大不足是亮度低，一般在350~600流明之间，要求视听室较暗，放下窗帘，关上照明灯，才能保证收视效果，其次，价格高，外接线较多较长，调整较麻烦。

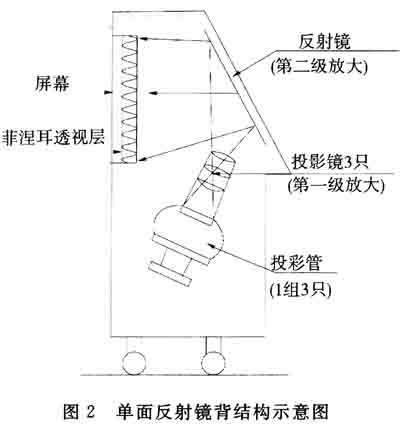

      背投式则是投影部分与屏幕部分合成为一体。投影部分位于屏幕斜下方，投影管的光线通过一次或两次折射投影到屏幕上。屏幕尺寸固定，不可再变动。背投式的好处是一体化、移动、使用、调整与维护都很方便，而且普通背投性价比较高，屏幕尺寸从43英寸到60英寸，可以根据需要选择。缺点是对光线仍有一定要求，工作要在较暗的条件下进行，一些三枪背投机往往还出现中间较亮、较清晰，四角较暗、较模糊的现象，看起来很不舒服。图2为市场上拥有量最多的单面反射镜背投影结构示意图。


      平板式是指显示器很轻很薄，如一平板，可以挂在墙上，目前主要是液晶电视及等离子电视，平板电视是近年来研制出的高端产品，下面还要详细介绍。

      从投影技术上来分类，可以分为CRT、LCD、DLP、PDP等类别。

      CRT是最早的商品化显示器，它的关键元件是阴极射线管（Cathode Ray Tube，简称CRT）。其中又有三枪及单枪之别，所谓三枪就是三支CRT管分别承担RGB（红、绿、蓝）三原色信号的还原。CRT管的荧光屏在高压电子束激发下发出一定色谱的光控制工程网版权所有，通过一系列复杂的光路汇聚，反射在屏幕上，从而还原为原有的图像。单枪则是用一支CRT管承担三原色信号的还原工作，多用于家用普及型的前投式摄影机上，技术指标较低，售价也较低。目前市场上发展最多，降幅最快的当数三枪式背投。这种过去售价为两三万甚至四五万的大屏幕显示器，而今仅花费一万多甚至数千元便可请回家中CONTROL ENGINEERING China版权所有，一圆家庭影院之梦。真可谓昔日王谢堂前燕，飞入录常百姓家。由于较高的性价比，简单便捷的使用方式，已有越来越多的朋友选择背投作为自己家庭影院的显示器了！

      LCD（Liguid Crystal Display：简称LCD）即液晶显示器。其关键元件是液晶显示屏，由多晶硅材料制成，是一种介于固体与液体之间的液态晶体。当给液晶两端施加适当电压后www.cechina.cn，其内部分子在电场的作用下按一定方向及顺序排列，如在屏上方加上光源后，对光线产生不同的折射或反射，人的眼睛就可看到不同颜色的像素点。

      图3是液晶显示屏原理图。经由偏振板、电极、液晶、配向膜和玻璃基板等组成。显示屏是将成千上万个液晶槽组成挑板夹在偏振板和玻璃基板之间。在玻璃基板上层与偏振板下层分别镀有一层导电膜作为电极，中间还涂覆了一层配向膜。当偏振板下层的电极与玻璃基板上层的电极不加电场时，中间的液晶分子按自然态排列成扭转型，光源的光线穿过液晶分子后产生φ的旋转角，透过下面的配向膜，使玻璃基板显示白色；当外加一定的电压时，旋转解为φ+1800、φ-1800的相互差
