为了消除由传统模拟彩电隔行扫描带来的图像缺陷，人们曾经进行了许多探索。随着数字技术、大规模集成电路技术和视频数字存储技术的发展，有可能利用数字技术改进传统模拟电视的缺陷，提高图像质量。通常采用场内行插入法或帧内场插入法。

　　1．场内行插入法
　　场内行插入法的特点是利用行存储器，一行图像信号重复使用两次，输入是隔行图像信号，显示为逐行图像信号，场频不变，行频提高一倍。它利用3个行存储器和相应的开关切 换电路，低速写入，高速读出。场内行插入法又可分为两种方式。
　　①A行与B行之间插入A行
　　这是一种最简单的插入方法，原理方框图如图1所示，图中A、B、C是三个行存 储器，数字电视信号的写入时间是行周期64微秒，读出时间是半行周期时间32微秒，显示端行扫描频率由15625Hz提高了一倍， 　　　　　　

点击看原图

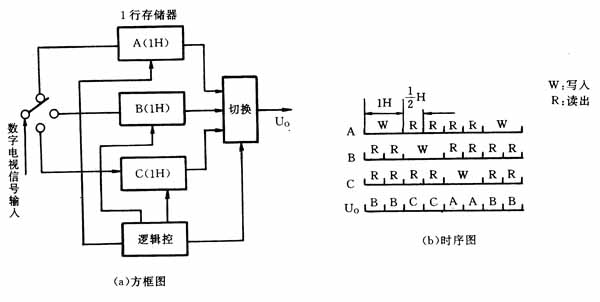

　　　　　　　　　　　　　　　　　　　　图1 场内插法一

为31250Hz。时序逻辑控制切换开关使一行图像信号重复使用两次。当A存储器以行频写入时，B存储器以两倍行频读出；当B存储器以行频写人时，C存储器以两

倍行频读出；当C存储器以行频写入时，则A存储器以两倍行频读出。 输出信号U0为高速输出www.cechina.cn，变成一种倍速、逐行扫描方式。这种插入方法的优点是简单，行 存储器容量不大，成本低，能大大改善文字和静止图像的垂直清晰度。

　　②A行与B行之间插人(A+B)/2行
　　这种方法是通过行存储器，把相邻A行与B行信号相加求平均值，得到一个新的扫描行信号中，并插入在A行与B行之间。图2示出了这种方法的方框图和时序关系图。 这种方法也是行频提高一倍，场频不变高
　　　　　　

点击看原图

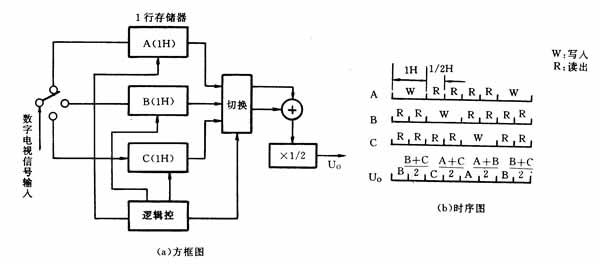

　　　　　　　　　　　　　　　　　　　　　　图2 场内插法二

速读出。当A存储器以行频写入时，利用三个行存储器，以行频低速写入，以二倍行频高速读出。当A寄存器以行频写入时，B存储器以两倍行频读出，第一行读出B存储器， 第二行读出B存储器与C存储器图像之和的一半幅度，即(B＋C)/2；当B存储器以行频低速写入时，C寄存器以两倍行频高速读出，第一行读出C存储器信号数据，第二行读出C存储器与A存储器图像之和的一半幅度，即(A＋C)/2。同理， 当C存储器以行频低速写入时，A存储器以二倍行频高速读出，第一行读出A存储器数据信号CONTROL ENGINEERING China版权所有，第二行读出A、B存储器数据信号之和的一半，其余行依此类推。这样输入信号是常规的隔行扫描的电视信号，而输出是二倍行频的逐行扫描电视信号数据，而且插入信号是相邻两行信号的数学平均值。这种插入方式图像柔和、清晰，适合于一般广播电视信号的处理。

　　场内行插入法的优点是只需使用三个行存储器控制工程网版权所有，成本低，电路简单，行蠕动(爬行)、行间闪烁现象有所改善，行扫描线结构粗糙现象也有所改善。由于插入行是隔行扫描的相邻两行 图像数据信号的数学平均值或前一行信号的重复，图像的亮度和信号密度有所提高，图像质 量有所改善。缺点是图像垂直清晰度劣化，由于场频未变，大面积图像闪烁并没有完全改善。

　　2．帧内场插入法
　　为了改进场内行插人法的不足，提出了使用两个或三个场存储器的帧内场插入处理方 法。这种方法也可以分为两种方式：场顺序读出法和二冻∑刀脸龇āＤ壳坝τ米疃嗟牡笔舳冻∑刀脸龇ǎ葱衅怠⒊∑稻岣咭槐丁?br> 　　①场顺序读出法

　　表1的(a)、(b)即为场顺序读出法，其原理是把隔行扫描的奇数场和偶数场信号存入帧存储器，合成一帧图像，然后在一场(1／50s)或不到一场(1／75s)时间内，按照存人时的第一帧、第二帧、第三帧……顺序读出。这样对彩色电视机来说www.cechina.cn，它把隔行扫描的电视图像信号变为帧频为50Hz或75的逐行(顺序)扫描显示图像信号。这种办法的写入速度仍为50Hz／15625Hz的隔行扫描信号，读出的是帧频为50Hz或75Hz的逐行（顺序）扫描信号。逐行帧频、行频的提高，减小了大面积图像闪烁和行间闪烁。
　　　　　　

点击看原图

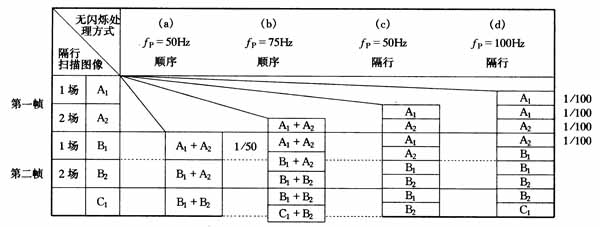

　　　 　　　　　　　　　　　　　　　　 　　　　表1

　　②二倍场频读出法
　　表1中(c)、(d)是二倍场频读出法，其主要特点也是低速写入，高速读出，一场信号重复使用两次，这样就可以把50Hz／15625Hz的隔行扫描信号变为l00Hz／31250Hz的倍频扫描隔行电视图像信号，这是目前使用最多的倍频扫描方式。 图3是用三个场存储器实现无闪烁处理的电路方式。场存储器1和2是读、写交替
　　　　　　

点击看原图

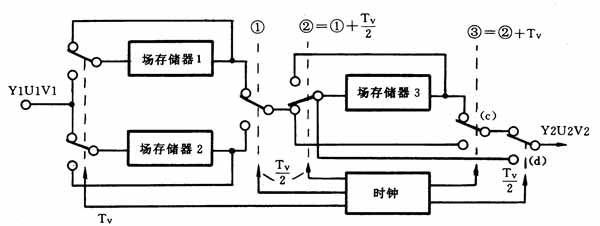

　　　　　　　　　　　　　　　　　图3　用三个场存储器的无闪烁处理

工作的，场存储器3是一场图像信号的缓冲存储器。三个存储器的输入、输出转换开关受时钟信号控制www.cechina.cn，奇数场与偶数场的隔行图像信号，按50Hz场
