压缩空气管网集中监控系统

作者:陈建福,十堰华昌达机电有限公司2006.05.19阅读 4970

  概述
  东风二汽铸造二厂压缩空气输送系统全长3000米以上,建厂初期投入使用,已30多年,管网磨损、腐蚀泄漏,特别是车间内部的埋地支管,腐蚀泄漏非常严重。
  随着东风公司合资重组的进一步深入,产品结构有了很大改变,各生产车间任务也是有了很大差别,部份车间需要加班、延点满负荷作业,此时需要启动多台空压机供气方可满足生产,而实际用气量并不大,这造成了极大能源浪费。
  高产时节由于有用气点向外直排气源,导致气压波动,影响设备开动率。由于管网覆盖面较广,及时找到泄漏点不容易,需花费大量人力物力。
  由于对用能车间未实现计量管理,用户节能意识淡薄CONTROL ENGINEERING China版权所有,不能积极主动的进行泄漏点治理。
  铸造二厂压缩空气输送系统采用集中供气方式,对各用能车间气源配给采用闸板阀手动进行控制控制工程网版权所有,操作不便,劳动强度大。

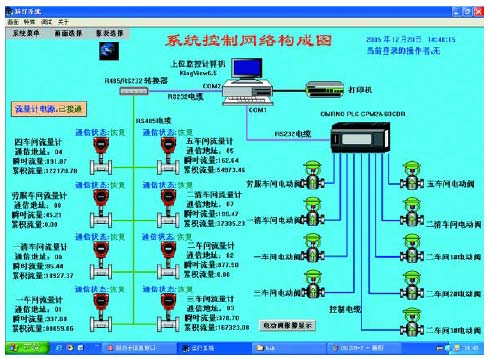

系统控制网络构成图
图1:系统控制网络构成图

  控制系统硬件的选择
  根据以上的情况,我们决定使用 PLC + PC 的控制方式,具有"本地/远程"控制模式和完善的系统故障自诊断能力。上位机与流量计通过RS485/RS232转换适配器实现通讯,读取流量计数据。上位机与PLC之间的数据交换由RS232通信实现,通过PLC读取
本装置中各设备的运行状态和故障信息www.cechina.cn,并可在"远程"控制模式下在上位机上直接对具体设备进行远程控制操作。
  电气控制柜主要控制压缩空气管路电动阀开、关动作及过载、过流保护;显示阀门开、关到位信号等。
  流量计采用上海星空仪表厂生产的LUGB-ZX系列智能化旋涡流量计,具有以下特点:采用RS-485通讯接口(信号远传距离2000米);智能一体化,能现场显示瞬时流量和累计流量; 上下限流量报警和小信号切取功能;微功耗双电源设计,仪表采用E2PROM技术,内部参数永久保存。
  电动阀选择电动加手动控制,方便操作人员现场操作。
  系统上位机选用研华公司IPC610工控机, P4 2.8G,256MDDR,80G,52X光驱,19 英寸彩色显示器,网卡,UPS ,打印机LQ1600K。下位机选欧姆龙PLC CMP2AH。
  软件采用亚控科技组态王6.5。
  软件功能介绍
  本系统广泛应用于多节点流量数据的远程自动采集,适应性极强,尤其适用于节点分散、现场环境恶劣的工程项目,可实现各节点数据的远程自动采集,有良好的扩展能力以备日后扩展其它节点,且便于日常的检修与维护;采集到的信号进入计算机后能以人性化的界面显示,并对数据进行存储、归档、打印,且能从计算机上对每个节点的各种工况参数进行远程设置,还能在管理层的监视机上实现同步显示,操作软件简练、易学。
  安装、调试及故障处理
  现场调试中以流量计调试最为复杂。旋涡流量计是一种速度式流量计,在诸多领域用来计量液体、气体和蒸汽的流量。由于在仪表选型、系统的工艺流程设计以及对介质特性的了解、配管、安装、现场调试、配套仪表选择等方面处理不得当以及气体和蒸汽的温度、压力补偿不正确,造成流量计量不准,影响了用户使用。由于在处理上述问题及振动、工频干扰、外界电器设备干扰时,情况较为复杂,下面以上海星空仪表厂生产的LUGB-ZX为例介绍旋涡流量计的安装、调试及故障处理方法。
  1、安装和配管
  a) 合理选择流量计的安装位置,在选择旋涡流量计安装位置时,应考虑以下几点:
  阀门位置和直管段长度。一般来讲,把旋涡流量计安装在阀门的上游。
  有弯管、扩颈和缩颈时,应配置合理的上、下游直管段,如果管道中有一个弯管接头,那么流量计和旋涡发生体与弯管接头应在同一平面。
  b) 选择合理的配管
  配管的内径应比旋涡流量计的内径稍大些,例如:流量计内径为39.7,则配管内径应在40到42。对于0.5~2英寸的流量计应使用系列号40以下的管道,对于3~8英寸的流量计应使用系列号80以下的管道。另外,应防止出现管道收口现象。
  c) 设计流量计的安装管道时,应设计旁路管道,方便拆卸、维修和调试。新安装的管道或维修过的管道,运行前应冲洗掉管内的铁锈、水垢渣和污泥。
  d) 接线

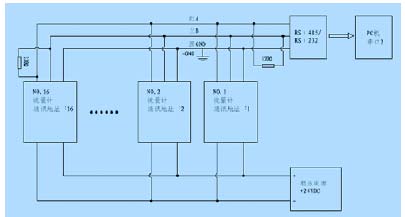

  系统通讯接线见图2,通讯采用双绞线或带屏蔽线的电缆;

流量计的通讯接线
图2:流量计的通讯接线

  流量计通讯编号为01-99内任意数,不得重复,但为了保证系统稳定工作,建议在工作恶劣环境中通讯的仪表数不要超过16台;
  RS-485接口通讯线必须A-A控制工程网版权所有,B-B相接;所有A端均连接一起,所有B端均连接一起,在主机(上位机通讯口)A与B之间并一个120欧姆电阻,在最远处的一个仪表A与B之间并一个120欧姆电阻。
  2、现场调试
  根据用户提供的所有参数,生产厂家在出厂前就已经将流量计调整好控制工程网版权所有,只用正确接线后通电即能正常工作。可以按照自己的要求修改参数,改变输出方式及所有选型参数。
  根据
