【系统组成】
管理中心由工控机、打印机、MODEM、电话机(或数传电台)等设备组成www.cechina.cn,主要负责电表数据的抄收和数据处理。
【系统功能要求】
1、指定配变、指定区域、指定用户抄表;
2、月、季、年用电量统计、查询;
3、系统对时、设定抄表日、抄表时间;
4、报表生成和打印;
5、计算配变台区线损;
6、用电安全检查和用电负荷管理;
7、实现对数据集中器的控制;
【低压电力线载波集中抄表系统原理及框图】
上海浦东开发区某单位集中器安装在配变台区内。由工控机、RS-232通讯电路、电力线载、
波通讯电路、时钟电路以及存储器等部分组成。向下通过电力线载波与用户表通讯CONTROL ENGINEERING China版权所有,向上通过电话网、无线电台或10kV电力线载波与收费营业管理中心联系。

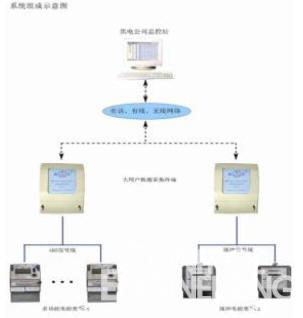

1、系统组成示意图:
2、大用户数据采集终端内部图示:
104-1541CLDN(B) 【完全在无人职守的情况下实现以下功能】
1、通过电力线直接读取台区内所有电表的数据; 2、执行各种抄录命令(统抄或选择抄,定时抄); 3、发布广播命令(底读数冻结、预置命令等); 5、可随时用掌上电脑或笔记本电脑现场抄表; 6、数据传输/语音通话判别。 【系统中的主机板型号及其配置】
1、 型号:EVOC:104-1541CLDN(B)
2、配置:
采用低功耗NS GX300 CPU 主板自带内存4M 支持CF/IDE存储 2串口1个并口/键盘鼠标 DALLAS实时钟/日历/CMOS设定 10万小时无故障
4、当地或远方设置台区内用户表初始化参数;
