目前,以远程监控、视频会议、可视电话及移动多媒体通信系统为代表的低比特率通信系统在实际中得到了重要应用。面对庞大的音/视频数据量,作为语音及图像处理的压缩技术便在多媒体通信中显得极为重要。随着多媒体通信技术和超大规模集成电路(VLSI)技术的飞速发展,这一技术将会在众多领域得到更为广泛的应用。
1 音/视频实时处理系统
低码率视频通信的主要技术问题是音/视频压缩编码技术,即用来实现在满足足够质量和硬件成本的条件下降低所需的码率。小波变换充分利用人眼的视觉特性,克服了重构图像会出现的块效应、蚊子效应、模糊等现象。由于小波变换技术能充分地利用人眼的视觉特性,因此因而用小波变换视频编码将会获得比现在标准得多的压缩效果。本文介绍一种基于ADV611,CT8021芯片同时结合TI公司的TMS320C6201芯片实现音/视频实时处理系统。在该实时系统中,DSP芯片作为控制核心、一方面要管理ADV611,CT8021,存储
1.1 系统硬件结构

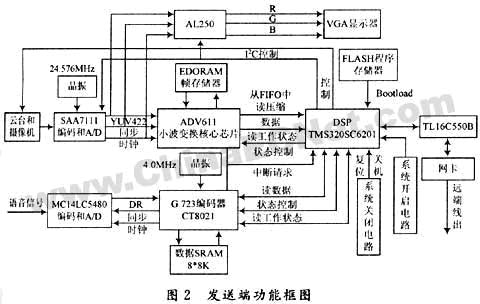

系统主要功能是实现远程场景音视频的采集、数字化、音/视频的压缩和解压、摄像系统云台方位以及摄像头的控制、自动开机和关机等功能。其中音视频数据的打包、解包、摄像系统云台方位以及摄像镜头的控制等功能DSP芯片TMS320C6201来完成。远程场景及音频压缩信息通过入网设备在Internet上实现远程实时传输。如图2中,原始制式PAL(720×288,50帧/s)的视频信号经过图像采集端的视频A/D转换成CCIR656(8位27MHz)的数据流控制工程网版权所有,再通过ADV611进行小波压缩编码。同时CONTROL ENGINEERING China版权所有,原始的音频信号也经过音频采集端的A/D转换为PCM信号,再通过CT8021完成G.723.1压缩编码。经过压缩的音/视频数据都送入TMS320C6201中,并由TMS320C6201参照MPEG-2协议完成音/视频数据的打包;经过打包的数据由TMS320C6201送出,这里使用异步通信器件TL16C550B连接TMS320C6201和入网设备,这样做可以简化DSP的软件实现提高系统的可靠性和可扩展性。最后打包的音/视频数据由入网设备发送到Internet上。从远端接收到压缩数据后,经过TL16C550B送到DSP中CONTROL ENGINEERING China版权所有,先在存储器中缓存,然后根据MPEG-2协议进行解包,分解成独立的音/视频数据;然后依据ADV611和CT8021的数据申请,将压缩视频数据发送给ADV611解压,将压缩音频数据发送给CT88021解压。ADV611恢复出的图像数据仍以CCIR656的标志格式发送给视频D/A转换为视频模拟信号,最终由显示器回放出来,CT8021恢复出的语音数据仍以PCM标准格式发送给音频D/A转换为音频模拟信号,由扬声器回放出来。
1.1.1 音频处理模块
该模块的核心芯片CT8021是采用美国DSP Group公司生产的全双工的语音压缩解压缩芯片。他可为基于H.320协议的多媒体系统。该芯片实现了ITU-TG,723.1所规定的5.3kb/s和6.3kb/s两种比特率语音。这两种比特率是H.263建议所规定的国际标准语音速率,适用于线路带宽较小的多媒体通信。该芯片处理速度快,可实现语音的实时处理。
1.1.2 视频处理模块
在该设计中,用小波变换进行图像压缩是采用硬件实现的www.cechina.cn,使用了AD公司生产的ADV611单片、多功能、全数字的CMOS超大规模集成电路。小波压缩核采用双正交(7,9)小波变换。其内部结构如图5所示。他支持对CCIR-656国际数字视频标准进行高画质的无损或有损视频压缩和解压缩并支持实施隔行扫描的视频数据。编码时,数字视频从数字视频接口输入,经帧抽取和小波变换,送入量化器进行量化。量化后的数据送入熵编码器,进行游程编码和霍夫曼编码,产生最后的压缩数据流,送入集成于片内的512×32位大小的FIFO缓存。当片内的FIFO的数据量达到主机的预设值时,
