随着微电子技术的发展,出现了许多功能强大的集成电路芯片,这些芯片往往可以将一个完整功能的电路集成到一个芯片上,或将几个相关功能的电路甚至整套的测控电路集成到一个芯片上。在现代仪器的开发设计中,应尽可能地采用集成化器件。钢球振动测量仪的电气系统设计,充分采用了高集成度的芯片去简化电路或电路设计,利用了集成状态变量滤波器;集成化真有效值、对数转换器;集成函数发生器等,提高了仪器电气系统的性能,降低了成本。 图2 电荷放大器基本电路框图 输出幅值
1 工作原理
被测钢球通过不同胎具固定在高精度主轴上旋转,加速度传感器与被测钢球表面接触,并拾取钢球表面因波纹而产生的微弱振动信号。此信号经电荷放大器放大后,通过170~400Hz或400~800Hz带通滤波器,再送至有效值、对数电路,最后经表头指示出被测钢球的波纹振动值,其振动值的大小用分贝值度量。该仪器设有自校电路,其电路产生260Hz与520Hz正弦波信号,用于随时校准。电气系统的测量原理如图1所示。

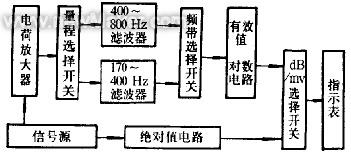

图1 电气系统的测量原理框图
2 主要单元电路的设计
2.1 前置放大电路
钢球振动测量仪的拾振器为压电式加速度型传感器。该类传感器的结构形式有3种:周边压缩式、中心压缩式及剪切式。从性能和经济的角度考虑,选用YD-12型中心压缩式传感器。该型传感器的压电片和质量块与外壳隔离,对基座应变引起的误差和横向灵敏度均较小,比周边压缩式传感器的抗环境干扰能力强。
与压电元件配套的测量电路的前置放大器电路有两种形式:一是用电阻反馈的电压放大器,其输出电压与输入电压(即传感器的输出)成正比;另一种是带电容反馈的电荷放大器,其输出电压与输入电荷成正比。电压放大器与电荷放大器相比,电路简单www.cechina.cn,但易受外界干扰影响,并且电缆分布电容对传感器测量精度影响很大,而电缆的分布电容量则与导线种类和长度有关,在测量中如果更换电缆CONTROL ENGINEERING China版权所有,则必须对前置放大器的倍率重新进行调整;电荷放大器的输出电压与传感器的电荷量成正比,对电缆长度变化的影响几乎可以忽略不计,所以在此测量系统中采用电荷放大器作为前置放大电路。电荷放大器是一个高增益的电容反馈放大器,其基本电路如图2所示,虚线框内为传感器等效电路。
式中
Q-传感器电荷量
Ca-传感器电容量
Ra-传感器阻值
Cf-电荷放大器反馈电容
Rf-电荷放大器反馈电阻
A-运算放大器的增益
输出电压取决于Q和Cf。为了得到必要的测量精度,要求Cf的温度和时间稳定性要好。
幅频特性
当
式中
ω-角频率
Gf-Rf的电导
低频时电荷放大的频率响应仅决定于反馈电路参数Rf和Cf。反馈电阻Rf还有提供直流反馈、减小零漂、使电荷放大器工作稳定的作用。
2.2 滤波器
传统钢球振动测量仪中的滤波电路采用RC有源滤波器。这类滤波器由运算放大器外接电阻、电容构成的。滤波频率由电阻、电容参数决定,选配困难,调试不便。为了方便测量系统的调试与维修CONTROL ENGINEERING China版权所有,减小滤波器的温漂与时漂,采用了集成状态变量滤波器。
所谓状态变量滤波器就是用状态变量法解二阶微分方程并致力于用模拟电子线路来获得的一种滤波电路。它是一种有源的模拟滤波器,是时间连续的滤波CONTROL ENGINEERING China版权所有,与开关电容滤波器相比www.cechina.cn,噪声较小,动态性能优良。状态变量滤波器便于集成化,外接几个电阻便可构成低通、高通、带通带阻等各种类型的滤波器。集成化的状态变量滤波器基本单元是一个二阶环节,通过级联可实现四阶或八阶滤波器。这种滤波器的误差灵敏度低,即外接电阻参数稍有变化时,对传输特性的影响不大。
