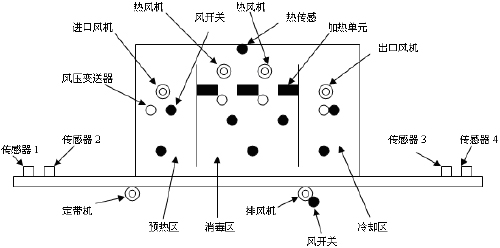

图1 生产线设备示意图

    在正常工作时，工作下班后，当温度下降到100℃以下，设备能自动关机 。如炉内还有瓶未处理完，则启动夜间工作。这样在100℃以下停机后，还有进口风机、出口风机工作，以保证外部的灰尘不能进入炉内 。对于消毒时间www.cechina.cn，由PLC采集出口处传感器的数据，通过速度转化为时间，来显示玻瓶在消毒区的消毒时间，以确保消毒的可靠性 。设备在保障下，要求能准确显示故障发生点及解决问题对策画面，并有动画反映生产现场工作情况。

    二、系统配置
    对于以上要求，我们选用中达-斯米克公司的人机界面、PLC组成一个控制系统。具体如下：
    1．人机界面型号为PWS-3760-TFT，该屏是真彩色10.4寸屏，采用232口进行下载和编程，采用RS422口和PLC通讯。选用真彩能更好地反映现场景色，动画逼真、美观。

    2．PLC选用SC—500系列，该机具有1024点输入、输出功能，1个RS232通信口和1个RS422通讯口，是一种模块化机型，可灵活配置功能模块及输入、输出点。

    3．输入选配XDC10十六点DC输入模块2块，输出配1个YRY10十六点继电器输出模块。

    4．仿真输入单元采用AD020四路输入模块，输入三个风压模拟量值（4mA～20mA）。

    5．温度输入单元采用THM10五路带PID调节PWM输出温控模块1块，采进三路：加热区、消毒区、冷却区的温度。

    其系统构成如图2所示。

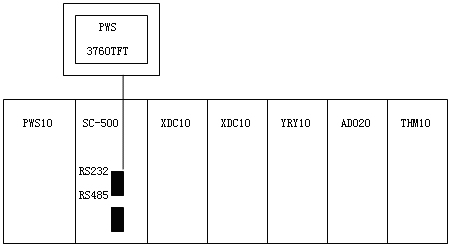

    2 系统配置图

    三、调试运行情况
    该系统最重要的是对消毒区温度精度控制的调试，消毒区的加热系统采用五组电热丝单元加热，其中一组为基本加热单元www.cechina.cn，其他四组为PID温度调节加热单元 。以前该生产线采用OMRON PLC，当时的情况是：生产线试运行时，出现温度曲线波动幅度过大（±8℃）。 超过厂家要求的消毒温度波动指针（±2℃）。实际调试时采取了两个措施对温度波动幅度进行控制。（1）采用双位PID温度控制系统堵住温度下降趋势 。当铂热电阻检测到消毒区温度低于设定温度1℃时。通过双位PID温度控制系统使PLC将七组加热单元全部投入运行30秒，然后通过铂热电阻检测消毒区温度，由温控单元PID控制，直到温度达到设定值为止。（2）温度过调量的控制。首先对消毒区温度进行检测，如果温度大于设定值，PLC将七组加热单元全部强行切除，并不断检测消毒区温度，根据实际情况作出实时控制，在现场通过对控制程序的某些参数作一定的修改 。并经过反复调试，最后温度控制精度完全符合厂家要求。在对系统的调试中发现，该控制系统完全可以通过对程序作进一步的修改、调试。达到更高的温度控制精度。
