摘  要  本文阐述了一种基于ARM处理器的高性能远程监控系统的组成、工作原理及其实现方法。该系统利用高性能处理器和移动通信网络构建具有实时数据处理能力、可提供远端信息查询和告警服务的平台。

    关键词  ARM控制工程网版权所有，嵌入式控制工程网版权所有，监控

1  引  言

    随着列车全面提速以及铁路部门客货运输量不断增大，铁路线路负荷不断加重，铁路安全问题日益突出。目前铁道检测部门主要采用铁轨检查车检测铁轨质量www.cechina.cn，但是由于铁轨检查车价格昂贵，各机务段配备的数量有限，不能满足铁路检测部门对铁轨质量数据连续检测和积累的要求。因此铁道检测部门迫切需要一种可靠性高，实时性强的小型智能系统作为铁轨检查车的补充。针对这种情况，本文设计了一种新型铁路线路质量远程实时监测系统。本系统综合利用移动通信和嵌入式系统设计等技术，实现了铁轨数据的实时采集、分析、传输，以及自动评估和报警。

    ARM技术是嵌入式系统方面的主流技术。目前市场上ARM芯片速度

可达几百兆，以此为主控芯片可在硬件上实现高速、高精度且具有一定处理能力的数据采集处理通信系统。本系统采用的Samsung公司的S3C2410处理器，结合Windows CE操作系统来实现其功能。S3C2410处理器是一款低价、低功耗、高性能的16/32位系统微处理器，在嵌入式应用领域有着良好的表现。S3C2410具有丰富的接口资源www.cechina.cn，能够满足本系统的设计需求。Windows CE操作系统是专门为掌上型电脑设计的电脑环境，它将便携式技术和现有的Windows技术相结合，并提供了丰富的驱动资源。本系统在设计中采用了CMDA模块和USB接口。原始数据可通过USB接口取出，进一步进行事后处理。本系统通过CDMA模块连接无线网络，将处理完毕的数据实时地送到客户端，以实现特定信息查询和告警功能。

2  系统工作原理

    系统分为ARM处理器模块、协处理器FPGA模块、A/D模块、传感器模块和外部通信模块5部分，基本结构如图1所示。ARM处理器和现场可编程门阵列（FPGA）共同组成监控系统的核心处理单元。传感器模块采集的模拟信号经A/D模块量化后控制工程网版权所有，存入FPGA生成的FIFO中；ARM处理器通过FPGA产生的中断信号来读取FIFO中的数据；数据处理完毕后ARM处理器通过FGPA控制CDMA模块建立TCP/IP连接，连接一旦建立则通过无线网络将数据传回客户端。

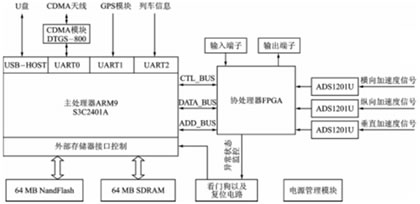

图1  系统结构框图

    2.1  协处理器FPGA模块

本系统的协处理器采用Xilinx公司的FPGA，型号为SPARTANIIE XC2S100E。该芯片共有2700个逻辑单元，10万个逻辑门，片内块RAM为40 KB。协处理器内部结构见图2。其具体实现以下功能：

A/D模块读/写时序控制；
生成3个FIFO，其主要功能是存储经A/D编码的数据；
提供ARM处理器控制信号。
    FPGA芯片分4部分来实现上述功能：
    （1） 内部控制信号产生器
    FPGA对50 MHz时钟分频产生A/D芯片采样时钟Sampleclk和ARM处理器外部时钟Sysclk；Sysclk经锁相环电路（PLL）后产生ARM处理器工作所需的时钟信号。
    （2） ARM控制器
    提供ARM处理器正常工作所必须的各种控制信号；实现ARM处理器地址总线、数据总线和外部中断信号接入。
    （3） A/D控制器
    控制A/D模块的数据转换。产生A/D转换起始信号（/HOLD），检测数据转换完成信号（/EOC），产生FIFO写入信号，实现数据转换通道选择。
    （4） FIFO存储器
    生成3个16位、数据深度为511的FIFO,完成A/D转换数据的存储。

    2.2  ARM处理器模块

    ARM处理器模块由FLASH、SDRAM和S3C2410共同构建。本系统选配用Samsung公司的K9F1208U0A构建8位FLASH存储器系统。K9F1208U0A单片容量为64 MB；选用两片单片容量为32 MB，数据宽度为16位的HY57V561620CT，并联构建3
