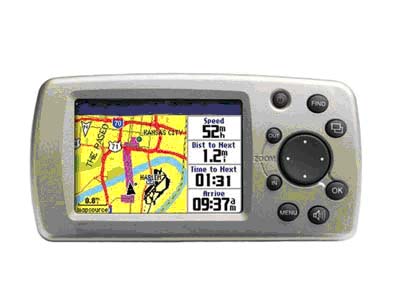

YFNAV-2440是深圳市远峰计算机技术有限公司基于三星S3C2440A的手持导航仪参考设计。是基于三星的S3C2440A参考设计的便携式手持设备,S3C2440A采用ARM920T内核,主频400MHz控制工程网版权所有,最高可达533MHz控制工程网版权所有,内含多种设备接口,专门为高端手持设备提供的低功耗高性能的微控制器。
YFNAV-2440具有GPS导航、GPRS无线上网、MP3和MP4播放、图片浏览、电子书籍、录音等功能。采用外接电源或者Li电池供电CONTROL ENGINEERING China版权所有,具有电源管理功能。目前远峰公司已经完成全部软、硬件设计,并完成了样机制作CONTROL ENGINEERING China版权所有,可以进行全部功能演示。
YFNAV-2440详细技术参数:
分类 参数 备注
CPU S3C2440A ARM920T
操作系统 WinCE.Net 4.2
SDRAM 128M Byte
FLASH 128M Byte
LCD 3.5英寸 240*320 64K TFT
LED背光 亮度可调
触摸屏 四线电阻式
音频 AC97 外置AC97 Codec
内置扬声器
耳机接口 32欧 自动切换
Audio Line In 有
MIC录音 有
SD卡接口 有 存储数据或者媒体文件
USB Device USB1.1 Active Sync
USB HOST USB1.1 外接USB设备
LED指示灯 双色指示灯 充电指示和工作状态指示
电源按钮 有 电源开关
复位按钮 有 系统复位
旋拨钮 有
按键接口 9个
键盘锁 有
键盘背光灯 LED
GPRS模块 5线UART 西门子XT55
SIM卡座 有
GPRS天线 有
GPS模块 3线UART 西门子XT55或者UBLOX TIM-LC
GPS天线 有 3.3V有源天线GEOHELIX-S
UART接口 1×3线制 调试
电源管理 有
锂电池 2300mAH@3.6V 可根据要求另配
系统休眠模式 无 按键关机
工作功耗 280mA 会随具体运行状况而有较大差异
