微型PLC

作者:Mark T. Hoske,CONTROL ENGINEERING 主编2006.03.24阅读 11256

  小型耐用的可编程逻辑控制器(PLC),是逻辑控制领域发展最快的一类产品,而可编程自动控制器(PAC)的功能与PLC类似,只是PAC还带有几种不同的可选功能。
  您需要选用一套微型PLC,还是一套PAC(可编程自动控制器)?它们之间的区别在哪里?如果你确实想选用一套可编程逻辑控制器,那么什么叫做微型PLC呢,原来那些传统的名称还适用吗?
  也许有时用户不但要考虑到控制器的功能性(这些功能性是由自动化设计所决定,并通过相应实施得来的),还需认识到对于系统的正确使用、维修和升级,往往比选用控制器的种类更为重要。至于要评估系统的处理规模控制工程网版权所有,那些诸如输入/输出(I/O)点数的传统衡量方法已经不再适用;用户仅仅需要关注CONTROL ENGINEERING China版权所有,“那些为满足相关应用而需要的各项功能”可否达成,而输入/输出(I/O)点数,只需为“系统将来可能的扩展”稍微放大一点即可。

Schneider Electric公司的Telemecanique Twido Nano PLC
Schneider Electric公司的Telemecanique Twido Nano PLC

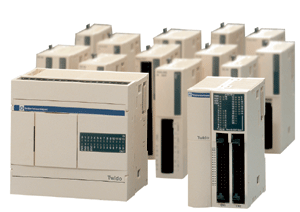

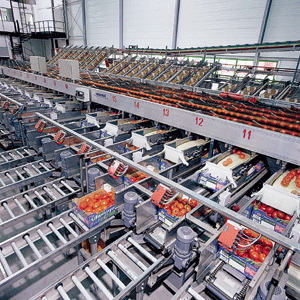

图1:Schneider Electric公司的Telemecanique Twido Nano PLC,
可以控制那些水果及蔬菜加工厂的输送和包装生产线。

  通常来说,PAC在形式上与PLC很相似,功能上有
经过工业化加固的基于PC的逻辑和其他处理能力,但是,PAC比PLC更加开放、更容易掌握、同时还具备内置的通讯功能、编程也更为灵活。
  即便如此,PLC在用户使用的容易程度方面、通讯功能方面以及其他功能方面,继续保持其领先地位。2004年中期,ARC咨询集团就指出,“目前,PLC已经成为一种使用得如此普遍的商品,以至于连PLC的制造厂商都无法知道,那些通过分销商销售的nano(毫微)型PLC和微型PLC,他们的最终用户究竞是谁?”CONTROL ENGINEERING 2004年11月的PLC专题研究也曾指出,“微型和中型PLC是安装使用的最为广泛的类型。”

North Eastern Ohio有限公司产品
North Eastern Ohio有限公司产品

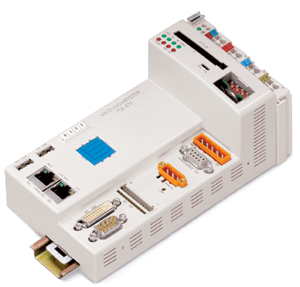

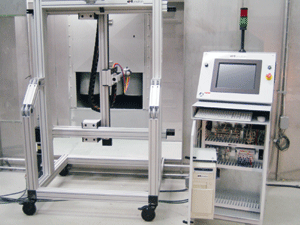

图2:对于North Eastern Ohio有限公司-这家专业生产自动油漆设备的
制造商,他们的Artomation系列产品,提供了包括“Wago I/O模块和
基于以太网的微型PLC”在内的自动化系统。

  Panasonic Electric Works(美国)有限公司(前Aromat,NAiS公司)资深技术支持专家Sydney Brooks先生说控制工程网版权所有,小型化PLC功能紧凑的特点,在几年前几乎没有听说过。但今天像该公司最新紧凑型砖式PLC,其I/O卡槽排放在PLC的上部;且配备有八个内置的高速计数器,可用于编码器、接近以及光电传感器,而相比之下,其竞争对手的产品平均下来,只有两个同类计数器而已。
  Wago产品经理Mark DeCramer先生说,“与其他类型的PLC一样,绝大多数微型PLC都已采用IEC 61131-3的编程标准,而该标准定义了一种标准化的指令集,数据类型,以及编程环境。”他还补充说,大家对这种标准的很多优点经常是熟视无睹,比如说“可重复使用的代码,独立于处理器的编程环境,可在不同品牌的PLC之间通用的编码手操器控制工程网版权所有,用户更快的掌握速度。”如果你目前不在使用由IEC 61131-3编程标准所支持的微型PLC,那么你在微型PLC硬件上省下的金钱,将花在额外的工程实施及人员培训之上。
  采用PAC还是PLC,或者两者兼用?
  National Instruments公司数据采集产品经理Gricha Raether先生建议大家CONTROL ENGINEERING China版权所有,用户应该根据具体的应用场合,来决定是采用PLC还是PAC(或者两者兼用)。
  Raether先生说,“今天的控制处理过程,很大程度上依赖包罗万象的信号和数据,其涵盖的范围包括模拟及数字输入输出设备、高分辨率高速的摄像机、以及多轴运动控制器。”“很多应用场合,比如高速生产线、实时的机械状态监测、高精度控制、以及复杂过程控制,他们往往需要在确定的时间间隔内,执行完成高速的数据采集、先进的数据分析以及处理算法。”
  Raether先生补充说,高端的PLC可以满足上述部分要求,然而,工程师们为了能够高效地处理这些信号,他们需要一些可供计算的资源,如浮点处理器以及足够的内存。PAC就是将这些有现货供应的硬件与实时操作系统集成在一起,为控制工程师提供一种低成本高效益的工作平台。NI公司的产品中包含了PAC和逻辑处理板,但未包含PLC。

衡量PLC的旧式方法,已经落伍于新技术了
  I/O点数是大家以往常常引用的、用来衡量PLC规模大小的传统方法。
新旧标准  然而,当今最小型PLC的I/O处理能力,也超过了过去大型PLC的处理能力。所以,有关专家说,当今的PLC最好是以其提供的所需功能,而不是I/O点数,来衡量PLC的规模大小
