新闻中心 一、引言 四、系统功能说明 研祥联系方式：
隧道窑是一种连续式窑炉，目前广泛应用在陶瓷、卫瓷、瓦之素烧、釉烧工程、核燃料、电子等各个行业，就其结构来讲主要由预热区、高温区、急冷区和缓冷区四部分构成成，隧道窑的控制部分涉及风机的控制、温度的检测和控制、压力的检测和控制，以及其它相关控制。下面以某厂的一条隧道窑为案例，介绍其控制系统的实现过程和系统大致工作原理。
二、系统大概要求
1、温度检测和控制区，采用热电偶和PCL控制
2、温度显示区
3、风机选型指南
风机选型包括排烟风机，助燃风机，急冷风机，抽热风机，快冷风机，轴流风机等种类
4、安全连锁要求
开关量互锁：必须是硬件互锁和软件互锁，在设计时进一步落实工艺互锁要求
5、采用工业
级人机界面作为控制系统
现场设人机界面www.cechina.cn，所有操作均可在人机界面上完成；相关控制信息能传到计算机，计算机只作信息管理用，不参与控制
计算机画面应含有：现场模拟图、温度实时曲线图、控制设定曲线图、历史趋势曲线图、并完成报表打印功能、历史记录查询、数据存储等功能

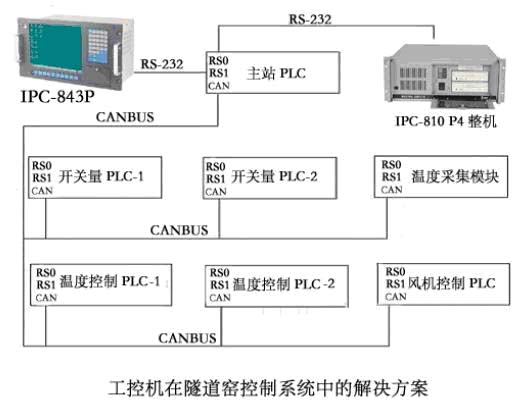

三、系统方框图
整个系统采用CAN总线进行系统布线，进行实时控制，系统采用研祥智能股份的IPC-843P作为显示控制的人机界面计算机（12.1英寸，真彩色）和用于监控的工控机IPC-810 P4整机(详细资料可参见研祥公司网站 www.evoc.com)，提高了系统可靠性和稳定性。
温度采集和控制部分控制工程网版权所有，都采用PLC模块，同时还有风机控制PLC，开关量PLC等控制PLC模块。每个模块都有与CAN网连接的现场总线接口，以便于各采集模块相连，都有与人机界面相连的RS1串口，便于现场监示和操作，都有与计算相连的RS0串口，便于计算机记录管理。
五、系统有点
将现场总线－CAN总线技术应用在隧道窑控制系统，可以很好地满足温度和压力实时控制的要求，系统通信速率高、稳定性强控制工程网版权所有，同时采用工业级的人机界面控制系统CONTROL ENGINEERING China版权所有，使得控制系统更加直观化控制工程网版权所有，人性化，易于用户使用和操作。
联系人：王玉林
公司名称：研祥智能科技股份有限公司
公司地址：深圳市车公庙天安数码城天吉大厦（F5.8幢）7AB
邮编：518040
公司电话:+86-755-82970725
公司传真:+86-755-83894469
邮箱：marketing@evoc.com.cn
公司网址： http://www.evoc.com
股票代码:8285
