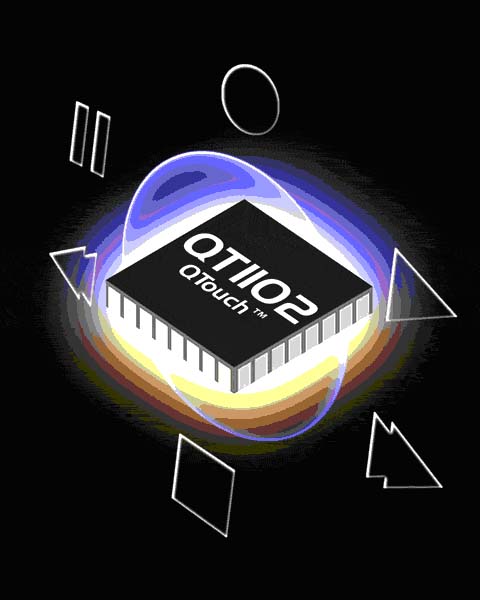

英国南安普顿：电荷转移电容式触摸芯片制造商Quantum Research Group控制工程网版权所有，发布了十通道的QTouch传感器芯片QT1102。借助这个芯片，设计人员可以设计出滚动传感器CONTROL ENGINEERING China版权所有，例如触摸滑动条或者转轮，该芯片同时还具有另外六个独立的按键通道。只需要简单的改变一个外部电容，就可对每个通道单独进行灵敏度调节。通过如玻璃或塑料之类的介质形成的反射感应场，可以实现感应功能。当这个感应场被手指的介入扰乱时，就可以检测到接近或触摸动作。这种传感器芯片可应用于控制面板、家用电器、游戏设备和遥控器。对于电机控制和开关应用，该技术提供了节省成本、坚固并可靠的解决方案。

　　滚动传感器以分成小段的方式检测相对位置。通过把一组按键排列成行，采用圆形或其它形状www.cechina.cn，就可以构成这种分段的滚动传感器。这组按键以序列的方式重复连接到四个传感器通道。芯片处理这四个传感器通道的测量结果以提供沿着滚动传感器的触摸移动信息，同时还指明滚动传感器是否正在被触摸。该芯片检测相对移动而不是绝对位置。QT1102能够与其它类似的器件同步，或者同时与外部源连接以抑制干扰。

　　Quan

tum的专利技术邻近按键抑制(AKS)能够抑制来自更微弱信号的触摸，只允许一个主要的按键触摸被检测到。当使用小的控制面板时这个功能尤其重要，因为手指可能接触不止一个按键。滚动传感器使用一种特殊形式的AKS，相对于另外六个独立的按键控制工程网版权所有，把各个分段作为一个组进行处理。

　　已经验证的电荷转移技术使用扩频突发脉冲模式，确保了可靠的操作和有效的噪声抑制。

　　QT1102工作电压为2.7V至5.5V，在低功耗模式下3V电压时消耗的典型电流少于40?A。芯片通过SPI 5线接口进行通信，提交完全无反弹抖动的结果。该芯片采用32管脚无铅QFN封装。该芯片已有现货供应，批量达10万片时每片0.97美元。

　　欲了解更多产品信息和有任何疑问控制工程网版权所有，请联系Email：h.phil@qprox.com，或访问网址：
