个性媒体播放器是目前比较流行的数字音乐及视频播放设备，飞利浦将其独特的PMP方案称为“媒体盒(Media Box)”。本设计是在飞利浦媒体盒方案(原理图、物料清单和gerber文件)的基础上，由Momentum数据系统公司进行改进和完善的。

    1、系统配置

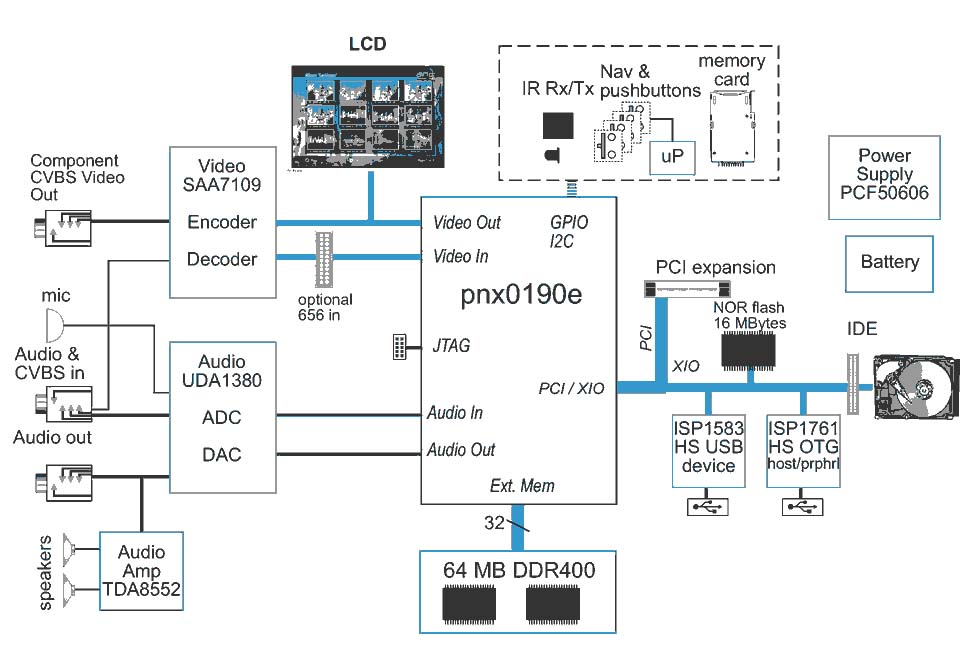

    本系统的原理见图1。其中，处理器和内存配置为：300MHz的pnx0192处理器，64MByte DDR400内存，以及16MByte NOR闪存。系统的A/V输入包括：立体声音频、CVBS(NTSC/PAL)、S-video等。A/V输出有：立体声音频、CVBS(NTSC/PAL)和分量视频。另外，还带有20GB IDE硬盘接口，TriMedia JTAG端口，USB和USB OTG端口，以及IrTx和Rx接口等。

    系统的显示屏尺寸为3.5"，分辨率为320x240，并通过一个2000mAH 3.7V的锂离子电池进行供电，可以提供大约3.5小时

    除了用户接口按钮外，支持A/V捕获和视频输出的核心部件的尺寸为130mm x 85mm(5"x 3.5")，高度大约为15mm (0.6")(不包括磁盘、电池和显示屏)。显示屏和硬盘的高度大约为12mm(0.47")。

    2、系统特点

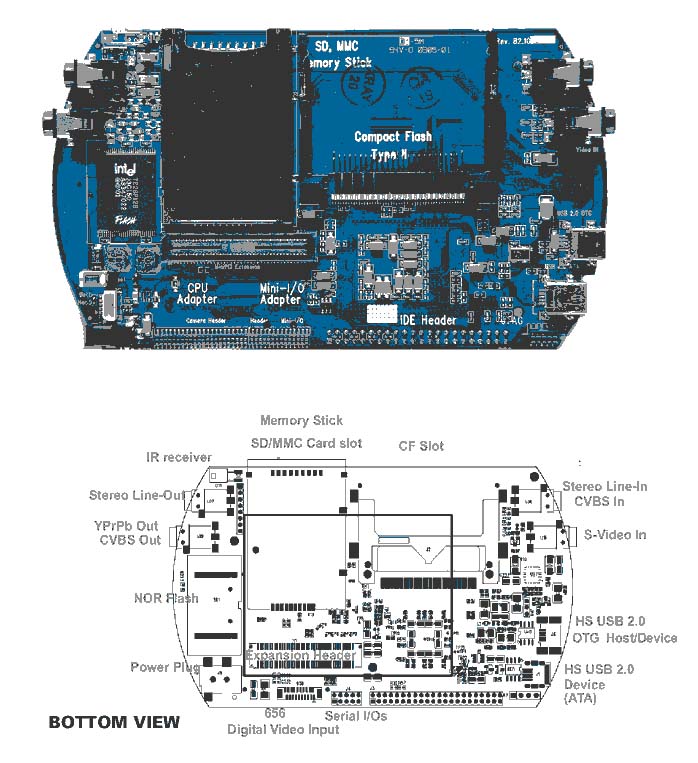

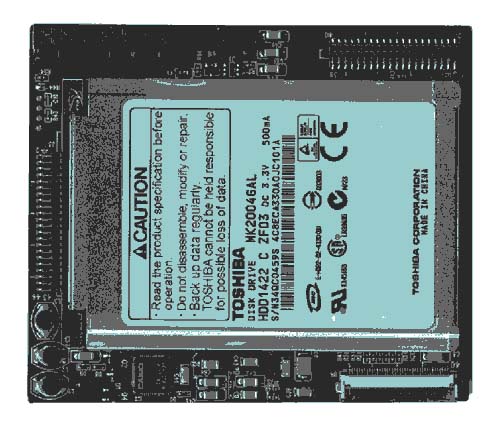

    系统母板采用双面板，其顶视图见图2，底视图见图3，硬盘和显示器之间的接口小板见图4。

    同其它分辨率有限的播放器不同，Media Box支援真正的720x480/586(NTSC/PAL)显示和数据捕获。更为重要的是CONTROL ENGINEERING China版权所有，该处理器内建有去交织(deinterlacing)和视频伸缩硬件www.cechina.cn，能够通过高达1386 x 768分辨率的LCD显示屏，显示真正的高质量SD内容www.cechina.cn，并支持24bit真彩色显示。pnx15xx/019x的输出处理器提供有画面质量增强功能，带有防止抖动的低成本16bit或18bit显示功能。

    本开发系统提供有一整套声频和视频输入/输出www.cechina.cn，包括用以启动系统的闪存记忆体，以及存储媒体的硬盘。如果某种型号的设计没有上述I/O，用户可通过PCI扩展连接器俩开发802.11功能。

   3、软件开发
    pnx15xx/019xx系列处理器的软件可以使用飞利浦的NDK工具进行编辑，通过JTAG下载并安装到演示板。软件的写入是通过飞利浦公司创新的TSSA(TriMedia Streaming Software Architecture)进行的。通过采用TSSA技术，普通软件就可以支持各种不同类型的配置，如不同的LCD清晰度CONTROL ENGINEERING China版权所有，各种A/V输出选项，以及视频录像。本Media Box是一种通用方案。为了使设计更加具有吸引力，设计工程师应当使自己的设计具有个性，具体可以参考Momentum数据系统公司网站http://www.mds.com。
