液晶显示，稳定可靠、成本低、功耗小、控制驱动方便、接口简单易用、模块化结构紧凑，在嵌入式系统中作为人机界面获得了广泛的应用。近年来，国内许多厂商，如紫晶、冀雅、晶华、信利、蓬远等已经能够满足各种定制液晶显示的需求；很多著名半导体厂商，如Hitachi、Seiko Epson、Toshiba、Holtek、Solomon、Samsung等相继推出了许多控制驱动器件。本文以现有的控制驱动器件和液晶显示器如何构成各种结构紧凑、成本低廉、简单易用、性能优良的嵌入式人机界面的设计进行综合阐述。

    1 液晶显示及其控制驱动与接口概述
    液晶显示LCD（Liquid Crystal Display），是利用液晶材料在电场作用下发生位置变化 而遮蔽/通透光线的性能制作成为一种重要平板显示器件。通常使用的LCD器件有TN型（Twist Nematic，扭曲向列型液晶）、STN型（Super TN，超扭曲向列型液晶）和TFT型（Thin Film Transistorwww.cechina.cn，薄膜晶体管型液晶）。TN、

STN、TFT型液晶控制工程网版权所有，性能依次增强，制作成本也随之增加。TN和STN型常用作单色LCD。STN型可以设计成单色多级灰度LCD和伪彩色LCD，TFT型常用作真彩色LCD。TN和STN型LCD，不能做成大面积LCD，其颜色数在2 18种以下。2 18种颜色以下的称为伪色彩，2 18种及其以上颜色的称为真彩色。TFT型可以实现大面积LCD真彩显示，其像素点可以做成0.3mm左右。TFT-LCD技术日趋成熟www.cechina.cn，长期困扰的难题已获解决：视角达170°，亮度达500cd/m2(500尼特)，显示器尺寸达101.6cm(40in)，变化速度达60帧/s。

    进行LCD设计主要是LCD的控制/驱动和外界的接口设计。控制主要是通过接口与外界通信、管理内/外显示RAM，控制驱动器，分配显示数据；驱动主要是根据控制器要求，驱动LCD进行显示。控制器还常含有内部ASCII字符库，或可外扩的大容量汉字库。小规模LCD设计，常选用一体化控制/驱动器；中大规模的LCD设计，常选用若干个控制器、驱动器，并外扩适当的显示RAM、自制字符RAM或ROM字库。控制与驱动器大多采用低压微功耗器件。与外界的接口主要用于LCD控制，通常是可连接单片机MCU的8/16位PPI并口或若干控制线的SPI串口。显示RAM除部分Samsung器件需用自刷新动态SDRAM外，大多公司器件都用静态SRAM。嵌入式人机界面中常用的LCD类型及其典型控制/驱动器件与接口如下：

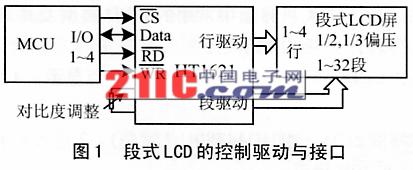

    段式LCD，如HT1621（控/驱）、128点显示、4线SPI接口；

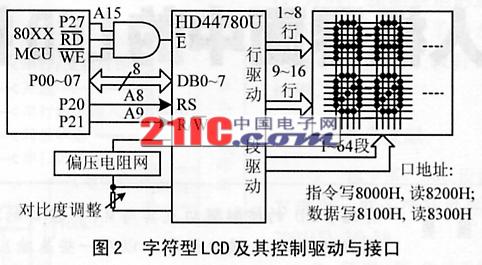

    字符型LCD，如HD44780U（控/驱）、2行×8字符显示、4/8位PPI接口；

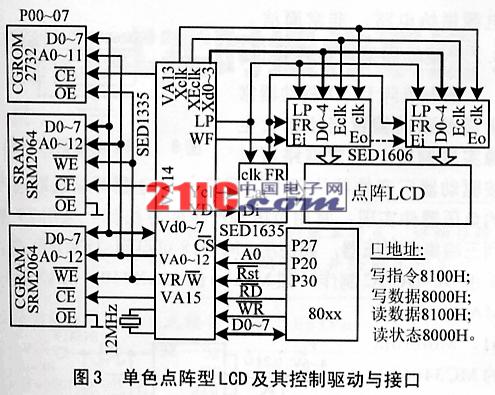

    单色点阵LCD，如SED1520（控/驱）、61段×16行点阵显示、8位PPI接口，又如T6863（控）+T6A39（列驱+T6A40（行驱）、640×64点双屏显示、8位PPI接口；

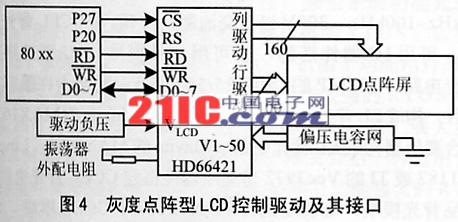

    灰度点阵LCD，如HD66421（控/驱）、160×100点单色4级灰度显示、8位PPI接口；伪彩点阵LCD，如SSD1780（控/驱）、104RGB×80点显示、8位PPI或3/4线SPI接口；
    真彩色点阵LCD，如HD66772（控/源驱）+HD66774（栅驱）、176RGB×240点显示、8/9/16/18位PPI接口、6/16/18动画接口、同步串行接口；
    视频变换LCD，如HD66840（CRT-RGB→CD-RGB）、720×512点显示、单色/8级灰度/8级颜色/4位PPI接口。
    控制驱动器件的供电电路、驱动的偏压电路、背光电路、振荡电路等构成LCD控制驱动的基本电路。它是LCD显示的基础。

    LCD与其控制驱动、接口、基本电路一起构成LCM（Liquid Crystal Module,LCD模块）。常规嵌入式系统设计CONTROL ENGINEERING China版权所有，多使用现成的LCM做人机界面；现代嵌入式系统设计CONTROL ENGINEERING China版权所有，常把LCD及其控制驱动器件、基本电路直接做入系统。本体考虑、既结构紧凑，又降低成本，并且有昨于减少功耗、实现产品小型化。

    控制LCD显示，常采用单片机MCU，通过LCD部分的PPI
