    在许多企业，软水处理系统是锅炉运行不可缺少的重要组成部分，水质处理的好坏直接影响的锅炉的寿命和安全。充分利用先进成熟的PROFIBUS现场总线技术实现软水处理系统的自动控制，是生产和信息化管理的必然途径。

    系统控制功能

    软水处理系统工艺流程

    软水处理系统是基于钠离子交换原理进行工作的，自来水（要求进水压力在0.2～0.3 MPa）经软水处理器处理后进入软水箱，经恒压供水系统送往冷却循环水池、冷冻水池和锅炉房等。在设定好产水量后，打开进水开关控制工程网版权所有，软水处理器按4个过程循环工作，如下图所示：

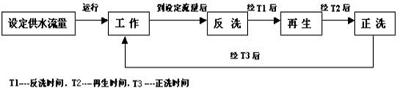

图1 软水处理系统工作过程框图

    这４个过程的完成是通过对多路阀工作位置的切换来实现的：软水处理器工作至设定产水量后进入反洗过程CONTROL ENGINEERING China版权所有，反洗T1时间后进入再生过程；在软水处理器再生过程中，软水处理器通过虹吸方式从盐液箱吸入饱和盐溶液进行罐内树脂的再生，经过T2时间再生完成后CONTROL ENGINEERING China版权所有，进入快速冲洗（正洗）过程，经过T3时间将罐内的沉淀物清除干净后，进入下一个工作循环。

    控制功能
    为了能够监测设备的工作状态和软水水质的变化情况，保证设备的稳定运行和软水的保质供应，实现该设备的集中监控，提出如下控制功能：
    * 采用可靠性高的SIEMENS  S7-300PLC进行控制。
    * 设置触摸屏作为现场操作面板控制工程网版权所有，实现本地显示和操作。
    * 设置电动阀和液位计进行盐液箱的液位检测和控制，以保证盐液浓度的稳定。
    * 实现软水器出水流量和硬度的在线检测。
    * 实现水质异常的紧急处理。
    * 设置多路阀的运行反馈和出水电磁阀的动作反馈，实现工作过程可视化。
    * 增设变频管道泵和压力变送器，实现进水压力的控制。
    * 实现软水水箱液位与软水处理器的联锁控制功能，在水箱满液位附近时停止或启动软水处理器的工作，以保证软水的稳定供给。
    * 实现远程监控功能。
    系统硬件构成

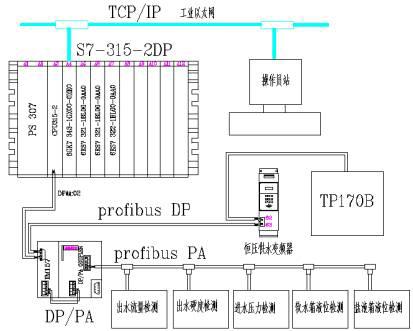

    图2 控制系统网络结构

    PLC系统
    PLC系统的输入信号包括变频器故障信号、多路阀位置反馈信号、出水阀开关反馈信号、补水阀开关反馈信号、空气开关的开关信号、盐液箱液位、出水流量、进水压力等，输出包括控制变频器的启停和工作频率、多路阀的通断、出水阀和补水阀的开关。

    本系统的可编程序控制器（PLC）选用SIEMENS S7-315PLC，该系列PLC自带2个DP接口，功能强，扩展方便，性价比好，完全满足系统控制要求。该PLC作为PROFIBUS-DP网络主站，处理系统各种数据和工艺动作流程，如接收网络将控制命令控制设备；将DP从站的信息采集回来进行处理。
