1、引言
　　在工业自动化控制系统中，最为常见的是PLC和变频器的组合应用，并且产生了多种多样的PLC控制变频器的方法，其中采用RS-485通讯方式实施控制的方案得到广泛的应用：因为它抗干扰能力强、传输速率高、传输距离远且造价低廉。但是，RS-485的通讯必须解决数据编码、求取校验和、成帧、发送数据、接收数据的奇偶校验、超时处理和出错重发等一系列技术问题，一条简单的变频器操作指令，有时要编写数十条PLC梯形图指令才能实现，编程工作量大而且繁琐，令设计者望而生畏。

　　本文介绍一种非常简便的三菱FX系列PLC通讯方式控制变频器的方法：它只需在PLC主机上安装　一块RS-485通讯板或挂接一块RS-485通讯模块； 在PLC的面板下嵌入一块造价仅仅数百元的“功扩展存储盒”，编写4条极其简单的PLC梯形图指令，即可实现8台变频器参数的读取、写入、各种运行的监视和控制，通讯距离可达50m或500m。这种方法非常简捷便利，极易掌握。本文以三菱产品为范例，将这种“采用扩展存储器通讯控制变频器”的简便方法作一简单介绍。

　　2、三菱PLC采用扩展存储器通讯控制变频器的系统配置

　　2.1 系统硬件组成

　　如图1~图3所示。

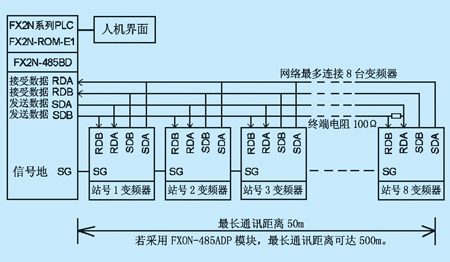

图1 三菱PLC采用扩展存储器通讯控制变频器的系统配置

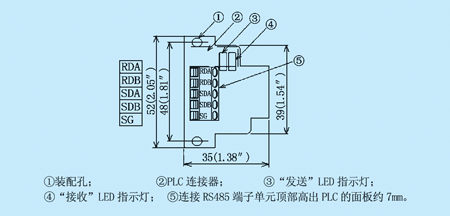

图2 FX2N-485-BD通讯板外形图

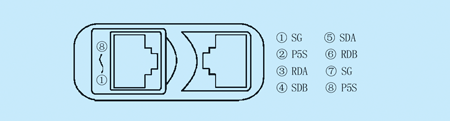

图3 三菱变频器 PU插口外形及插针号(从变频器正面看)

　　FX2N系列PLC(产品版本V 3.00以上)1台(软件采用FX-PCS/WIN-C V 3.00版)；
　　FX2N-485-BD通讯模板1块(最长通讯距离50m)；
　　或FX0N-485ADP通讯模块1块+FX2N-CNV-BD板1块(最长通讯距离500m)；
　　FX2N-ROM-E1功能扩展存储盒1块(安装在PLC本体内)；
　　带RS485通讯口的三菱变频器8台(S500系列、E500系列、F500系列、F700系列、A500系列、500系列等，可以相互混用，总数量不超过8台；三菱所有系列变频器的通讯参数编号、命令代码和数据代码相同。)；
　　RJ45电缆(5芯带屏蔽)；
　　终端阻抗器(终端电阻)100Ω；
　　选件：人机界面(如F930GOT等小型触摸屏)1台。
　　2.2 硬件安装方法
　　(1) 用网线专用压接钳将电缆的一头和RJ45水晶头进行压接；另一头则按图1～图3的方法连接　FX2N-485-BD通讯模板www.cechina.cn，未使用的2个P5S端头不接。
　　(2) 揭开PLC主机左边的面板盖CONTROL ENGINEERING China版权所有, 将FX2N-485-BD通讯模板和FX2N-ROM-E1功能扩展存储器安装后盖上面板。
　　(3) 将RJ45电缆分别连接变频器的PU口，网络末端变频器的接受信号端RDA、RDB之间连接一只100Ω终端电阻，以消除由于信号传送速度、传递距离等原因控制工程网版权所有，有可能受到反射的影响而造成的通讯障碍。
　　2.3 变频器通讯参数设置
　　为了正确地建立通讯，必须在变频器设置与通讯有关的参数如“站号”、“通讯速率”、“停止位长/字长”、“奇偶校验”等等。变频器内的Pr.117~Pr.124参数用于设置通讯参数。参数设定采用操作面板或变频器设置软件FR-SW1-SETUP-WE在PU口进行。

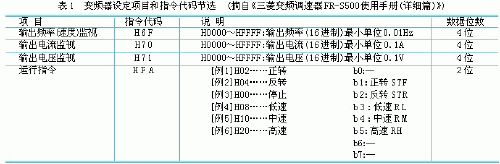

　　2.4 变频器设定项目和指令代码举例
　　如表1所示。参数设定完成后, 通过PLC程序设定指令代码、数据和开始通讯CONTROL ENGINEERING China版权所有, 允许各种类型的操作和监视。

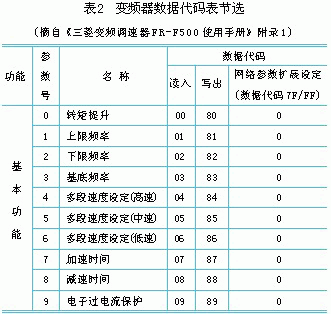

　　2.5 变频器数据代码表举例

　　如表2所示。

　　2.6 PLC编程方法及示例

　　 (1) 通讯方式

　　PLC与变频器之间采用主从方式进行通讯，PLC为主机，变频器为从机。1个网络中只有一台主机，主机通过站号区分不同的从机。它们采用半双工双向通讯www.cechina.cn，从机只有在收到主机的读写命令后才发送数据。

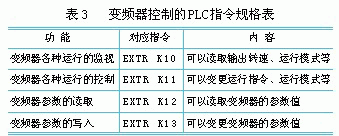

 　　(2) 变频器控制的PLC指令规格

　　如表3所示。

 　　(3) 变频器运行监视的PLC语句表程序示例及注释
　　LD M8000    运行监视；
　　EXTR K10 K0 H6F D0    EXTR K10：运行监视指令；K0：站号0；H6F：频率代码(见表1)； D0：PLC读取地址(数据寄存器)。
　　指令解释：PLC一直监视站号为0的变频器的转速(频率)。
　　(4) 变频器运行控制的PLC语句表程序示例及注释
　　LD  X0    运行指令由X0输入；
　　SET  M0    置位M0辅助继电器；
　　LD  M0
　　EXTR K11 K0 HFA H02  &nb
