VFD300F43A变频器与电磁调速在风机上不同应用及维护

www.cechina.cn2009.05.12阅读 3151

  前言:随着科技的不断发展www.cechina.cn,单片机、电磁滑差调速电机等逐渐被变频器所取代,变频器应用越来越广,也越来越多的被人们接触,它的应用及维护也将被所重视,这就要求大家多学习变频器知识,注意应用和维护,希望能和大家在此共同探讨。
  一、工艺需求及分析:
  1.1工艺生产时,在不同配方、不同环境下对电机转速要求不同,有时要求高速运转,有时需要低速运转,调节频繁www.cechina.cn,而电磁离合器本身滑差大,最高输出转速仅为电动机的80%-90%,低速时效率低下,电能损耗大,并且调速范围小。

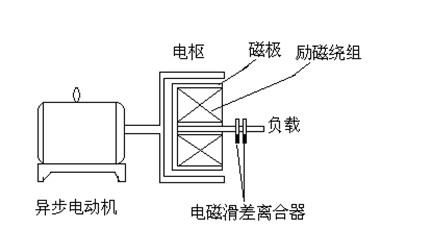

  1.2电磁调速电机对周围环境要求高,必须为粉尘较小且干燥的环境,否则很容易因粉尘进入,把磁极和电枢部分粘死,无法调速甚至烧坏测速电机。 如下图

电磁滑差 , 变频器 , 节能分析 , 风机


  1.3我厂经常出现类似的情况,多次都是因为磁极和电枢部分粘死,无法调速,不得不停车处理,严重影响生产。
  1.4针对以上现象,我们对此做了技改,决定选用变频器。
  二、变频器的选型:
  根据变频器选用的原则,变频器的功率应略大于等于电机输出功率的原则,再结合我厂的实际情况,生产环境粉尘大,腐蚀性强,风机调节、电机启动停车频繁等特点,结合我们电机型号Y200L-4,功率30KW

和风机型号及风量的要求,进行选配。按照变频器选用说明要求,同时我们又对各个厂家变频器做一对比,在售后上和价位上,以及性能上,我们选择了台达变频器VFD300F43A型号。
  三、 电磁调速电机和变频器调速的在工作原理上的不同及区别
  3.1 VFD300F43A变频器结构及工作原理:
  VFD300F43A变频器为交-直-交形式,它是先把工频交流电通过整流变成直流,然后再把直流电变换成频率电压均可控的交流电。变频器内部的核心原件,是大功率可控开关管,他与可控硅不同之处是以0压导通,而可控硅则不能。自动控制方面:①触摸屏、PLC可编程序控制器和控制软件。②智能自检测:有压力变送器、风流量变送器、PID、PID隔离模板、隔离变压器、直流供电电源及信号电缆;③可视化操作界面:实现人机对话,故障信息自动记录方便检修。变频调速的原理是根据异步电动机的转速:N=60F( 1- S) /P 式中F 为电源频率, P 为极对数, S 为电机的转差率。由上式可知,之所以能够用变频器方式调速,因为异步电动机的同步转速改变定子的供电频率,即可改变电动机的转速,改变工段f时www.cechina.cn,定子的感应电动势近似等于定子上的端电压,只要转差率不太大,可以近似的认为转速n与f成正比,改变电源频率就可实现交流电动机连续平滑调速。
  3.2电磁调速电动机的结构和工作原理
  电磁调速电机主要由三相异步电机、电磁转差离合器和测速发电机三部分组成。电磁调速原理:电磁调速电动机由不调速的鼠龙型异步电动机和靠励磁电流调速的电磁滑差离合器组成,电磁滑差离合器由直流电源励磁改变磁场的强度,即可改变电磁滑差离合器磁极的转速,因而与磁极相连风机的转速也得到调节。但是它的最高输出转速仅为电动机的80%-90%,低速时效率低下,热能损耗高,并且调速范围不大。
  四、 安装调试过程中出现的问题及处理方法

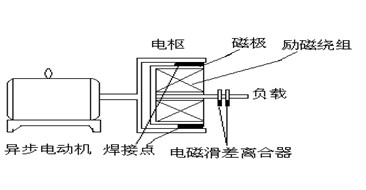

  a) 在原设备不变的情况下,电枢和磁极连接处需要焊接在一起,形成一个整体,如下图。

在原设备不变的情况下


  b)电动机散热系统改造:在调试过程中发现由于电动机不是专用变频电机,故在低速下运行时,易引起电动机发热。为了保证电动机在低速下稳定运行,特对电机进行散热系统进行改造。增加电动机的散热风扇有源控制,风扇的运行取决于断路器闭合后辅助节点,即电动机无论是在高速还是在低速下运行时,散热风扇都能保证电动机散热。
  c)不正确的操作引起”过电流”报警:在开停电动机时,有时变频器报“过电流”故障,但又立即消失,检测系统输入电流正常。后咨询厂家工程师,风机开起来需要一个时间段,变频器有一个加速过程,才能完全启动。故我们对工艺人员开车时做了详细说明,以后再没有出现此类问题。
  五、变频器和电磁调速比较节能效果分析:
  热引风机工作频率在40HZ左右,转速在980转/分,理论上采用变频调速的方法取代电磁调速平均节能30%左右。因为电磁调速有调速范围www.cechina.cn,像此热引风机最大调速只能调到1200r/min,其他能量就损失在励磁上面,而变频调速是直接调节,没有能量损失。
  1.电磁调速主电机轴输出功率
  P0=T0*N0
  式中P0表示主电机轴输出功率;T0表示负载转矩;N0表示主电机转速。
  2.电磁调速转子输出功率
  P1=T0*N1
  式中P1表示电磁调速转子输出功率; N1电磁调速转子转速。
  3.损耗功率ΔP
  ΔP=P0-P1=T0*(N0-N1)=(1440-980)T0
  于电磁转差离合器的输出转速的降低,其转差损耗增大。由此可见,具有恒转矩负载特性的生产机械,采用电磁转差离合器进行调速,其调节速转越低CONTROL ENGINEERING China版权所有,运行效率就越低,转差损耗就越大。
