引言和摘要
　　由于对可再生能源的需求，太阳能逆变器 (光电逆变器)的市场正在不断增长。 而这些逆变器需要极高的效率和可靠性。 本文对这些逆变器中采用的功率电路进行了考察， 并推荐了针对开关和整流器件的最佳选择。
　　光电逆变器的一般结构如图1 所示， 有三种不同的逆变器可供选择。 太阳光照射在通过串联方式连接的太阳能模块上， 每一个模块都包含了一组串联的太阳能电池(太阳能电池)单元。 太阳能模块产生的直流(DC)电压在几百伏的数量级www.cechina.cn， 具体数值根据模块阵列的光照条件、 电池的温度及串联模块的数量而定。
　　这类逆变器的首要功能是把输入的 直流电压转换为一稳定的值。 该功能通过升压转换器来实现， 并需要升压开关和升压二极管。
　　在第一种结构中，升压级之后是一个隔离的全桥变换器。全桥变压器的作用是提供隔离。输出上的第二个全桥变换器是用来从第一级的全桥变换器的直流直流变换成交流(AC)电压。 其输出再经由额外的双触点继电器开关连接到交流电电网网络之前被滤波， 目的是在故障事件中提供安全隔离及在夜间与供电电网隔离。
　　第二种结构是非隔离方案。其中，交流电交流电压由升压级输出的直流电压直接产

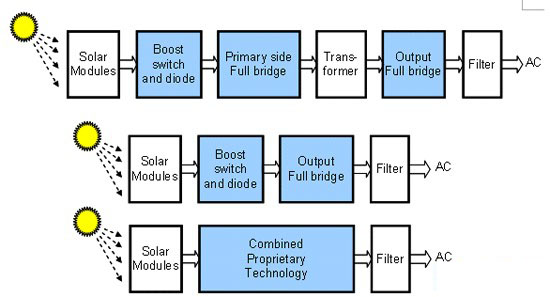

　　图1：太阳能逆变器系统原理示意图

　　尽管太阳能电池板的转换效率非常低，让逆变器的效率尽可能接近100% 却非常重要。 在德国， 安装在朝南屋顶上的 3kW 串联模块预计每年可发电 2550 kWh。若逆变器效率从95% 增加到 96%，每年便可以多发电 25kWh。而利用额外的太阳能模块产生这25kWh 的费用与增加一个逆变器相当。 由于效率从 95% 提高到 96% 不会使到逆变器的成本加倍控制工程网版权所有， 故对更高效的逆变器进行投资是必然的选择。 对新兴设计而言， 以最具成本效益地提高逆变器效率是关键的设计准则。 原文位置
　　至于逆变器的可靠性和成本则是另外两个设计准则。更高的效率可以降低负载周期上的温度波动，从而提高可靠性，因此www.cechina.cn，这些准则实际上是相关联的。模块的使用也会提高可靠性。
　　图1 所示的所有拓扑都需要快速转换的功率开关。 升压级和全桥变换级需要快速转换二极管。 此外， 专门为低频(100Hz)转换而优化的开关对这些拓扑也很有用处。 对于任何特定的硅技术www.cechina.cn， 针对快速转换优化的开关比针对低频转换应用优化的开关具有更高的导通损耗。
　　II。　用于升压级的开关和二极管
　　升压级一般设计为连续电流模式转换器。根据逆变器所采用的阵列中太阳能模块的数量，来选者使用600V 还是 1200V 的器件。
　　功率开关的两个选择是MOSFET 和 IGBT。一般而言控制工程网版权所有，MOSFET 比 IGBT 可以工作在更高的开关频率下。 此外， 还必须始终考虑体二极管的影响： 在升压级的情况下并没有什么问题， 因为正常工作模式下体二极管不导通。 MOSFET 的导通损耗可根据导通阻抗 RDS(ON)来计算， 对于给定的 MOSFET 系列， 这与有效裸片面积成比例关系。 当额定电压从 600V 变化到 1200V 时， MOSFET 的传导损耗会大大增加， 因此www.cechina.cn， 即使额定 RDS(ON)相当， 1200V 的 MOSFET 也不可用或是价格太高。
　　对于额定600V 的升压开关， 可采用超结 MOSFET。对高频开关应用，这种技术具有最佳的导通损耗。目前市面上有采用TO-220 封装、 RDS(ON)值低于 100 毫欧的 MOSFET 和采用 TO-247 封装、 RDS(ON)值低于 50 毫欧的 MOSFET。
　　对于需要1200V 功率开关的太阳能逆变器， IGBT 是适当的选择。 较先进的 IGBT 技术www.cechina.cn， 比如 NPT战壕和 NPT领域停止，都针对降低导通损耗做了优化， 但代价是较高的开关损耗， 这使得它们不太适合于高频下的升压应用。
　　飞兆半导体在旧有NPT 平面技术的基础上开发了一种可以提高高开关频率的升压电路效率的器件FGL40N120AND，具有 43uJ和的 EOFF，比较采用更先进技术器件的 EOFF 为 80uJ和A，但要获得这种性能却非常困难。 FGL40N120AND 器件的缺点在于饱和压降VCE(SAT)(3.0V 相对于 125oC 的 2.1V)较高， 不过它在高升压开关频率下开关损耗很低的优点已足以弥补这一切。 该器件还集成了反并联二极管。 在正常升压工作下， 该二极管不会导通。 然而， 在启动期间或瞬变情况下， 升压电路有可能被驱使进入工作模式， 这时该反并联二极管就会导通。 由于 IGBT 本身没有固有的体二极管， 故需要这种共封装的二极管来保证可靠的工作。
　　对升压二极管，需要秘密行动？ 或碳硅二极管这样的
