目前,汽车上所使用的控制系统从功能上可分为传感器单元、控制单元和执行单元3部分。其中,传感器单元是汽车智能化的标志,具有独特而重要的地位CONTROL ENGINEERING China版权所有,其质量的优劣直接影响到能否实现对汽车其他部位的有效监测和控制,从而影响汽车的整体性能。因此,传感器生产厂商或整车生产厂商在传感器出厂或安装到整车前CONTROL ENGINEERING China版权所有,需要一种手段来对传感器进行评价和验证。
汽车传感器测试具有自身的特点,主要包括:
(1)被测对象的多样性及快速变化性。
汽车上常用的传感器类型包括轮速传感器、曲轴/凸轮轴位置传感器、温度传感器、压力传感器、爆震传感器等。针对层出不穷的车型,每个功能相同的传感器在外形上又有着各种各样的差异,再加上测量指标、生产环境等要求越来越苛刻,使得传统单一的测试工作台无法兼顾如此多样的传感器生产。
(2)测试内容的近似性。
在实际生产中,不同传感器的测试内容又有着一定的近似性。因为从测试原理上讲,汽车传感器主要分为主动式/被动式、温度、压力等类型。也就是说,对于不同的传感器,只要测试原理是一样的,那就意味着它们的测试仪器等设备也是一样的。
汽车传感器生产线都要求采用经济、高效、自动、灵活的测试设备,而且要具备高自动化、高效率、高产能、高可靠性的特点。传感器生产厂家希望一次性投入以后,测试设备本身还能不断地进行扩充,有效地支持最新产品和更高的性能指标要求,从而保证设备资本投入的有效性。
(4)其他要求。
为了保证生产质量,设备需要具备一定的生产过程统计能力,并有助于减少由于人为因素造成的生产质量降低的问题。
集成化、智能化是汽车传感器的发展趋势。如果只进行终检测试,发现问题为时已晚,所以往往测试会和生产过程交互进行。这样,一方面要求测试设备与生产线上其他设备良好衔接,另一方面能够实现设备间的信息和数据共享。

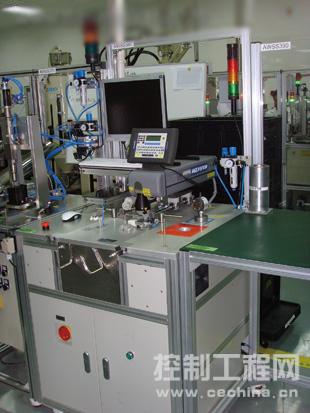

轮速/位置传感器测试系统
综上所述,汽车传感器生产测试需要的不再是几台简单的测试仪器www.cechina.cn,而是一套机电软结合的、自动化的、便于扩展的、对外开放的测试设备。这些正是柔性测试技术所倡导的,实践证明采用柔性技术设计的汽车传感器测试系统符合传感器终检测试的要求。
柔性测试技术
实际上,随着科学技术的进步,不单是汽车传感器,其他各种电子装置也日益智能化、复杂化,以满足消费者舒适性、易用性的要求。在此情况下,泛华测控在总结过去经验的基础上CONTROL ENGINEERING China版权所有,针对电子产品的生产测试,提出一系列解决方案,称为柔性测试技术。
柔性测试技术是以相关技术为依托,满足测试测量需求的技术。现代测试技术以虚拟仪器技术、测试测量技术、机电一体化技术、软件技术以及通信与网络技术为核心,具有如下特性:
(1)适应性:满足多种测试环境要求,提供多种测试性能,融合多种信号测试能力;
(2)灵活性:根据客户需求变换测试系统的功能及性能,应用多种技术满足测试要求;
(3)可扩展性:跟随相关技术的发展,保证应用系统的先进性,实现测试能力的不断进步。
汽车传感器测试系统正是基于柔性测试技术构建的,在多年的实际产品开发过程中,柔性测试技术的优势得到了集中的体现。
柔性技术助力传感器测试系统设计
借助柔性测试技术www.cechina.cn,泛华测控开发了轮速、位置、爆震、压力、温度等传感器测试系统。这些测试系统集中体现了虚拟仪器技术、接口标准化与部件模块化、机电一体化、网络技术等多方面的技术。以下是3个汽车传感器测试系统的实例介绍。
实例1:轮速与位置传感器测试系统
汽车轮速与位置传感器的动/静态参数测量是该测试系统的核心内容,系统需要有较高的测试精度和重复精度,对某些测试参数需要根据实际情况自定义测试算法。虚拟仪器是以计算机技术为核心的测试测量系统,能够满足上述系统的软/硬件要求,所以选用虚拟仪器作为开发的技术手段。此外,系统需要提供I/O接口对外部动作进行控制,需要运动控制卡对转速进行精确控制,是一套机电软结合的柔性系统。
在系统原理中,传感器测试系统的核心是PXI系统,主要由控制器、万用表模块、示波器模块、数字I/O模块、运动控制模块、矩阵开关模块等组成。PXI系统内部通过PXI总线进行数据传输。
(1)控制器通过显示器、鼠标、键盘实现人机交互。
(2)万用表模块和示波器模块通过矩阵开关的切换,实现对被测传感器的电阻、电流、电感、电容测试。
(3)数字I/O模块的功能是对气缸、报警系统及指示灯的控制,监视测试启动开关、光电传感器等的状态。
(4)运动控制模块主要控制伺服电机的运动,使其带动目标轮按设定的参数运转,激励被测传感器产生信号。
(5)矩阵开关模块配合万用表模块及示波器模块使用,来完成传感器信号、供电电源、间隙信号到不同设备的切换。
此外,
