MDS系列微机型电动机保护在水源井监控中的应用

www.cechina.cn2009.05.15阅读 2374

  1 前言
  利用最新的自动化技术对水源井进行监控,已越来越成为一种趋势。一般的水源井监控采用PLC+变送器实现的www.cechina.cn,主要监测的对象包括:
   ·水泵的三相电压、三相电流,以及水泵的开停状态。
   ·水泵的远程开停控制。
   ·水源井的液位、出水管压力和流量。
   采用的变送器或传感器包括:三相电压变器、三个电流变送器、流量计、压力变送器、液位传感器。
   采用MDS系列微型电动机保护+变送器的水源井监控,主要监测的对象包括:
   ·水泵的三相电压、三相电流、三相有功功率、三相无功功率、功率因数、积分电度、零序电流、互序电流等电参量
   ·水泵的开停状态检测。
   ·水泵的过电流保护、不平衡(负序过流)保护、接地(零序过流)保护、启动时间过长保护、堵转保护、反时限过负荷(热过载)保护、欠电压保护、过电压保护、温度保护、电动机热模型保护、故障诊断。
   ·水泵的远程开停控制。
   ·水源井的液位、出水管压力和流量。
   ·可以在变频环境下使用。
  采用的变或传感器包括:三相电流互感器、流量计、压力变送器、液位传感器。
  比较两种方案,后一种方案有以下诸多优点:
   ·由于采用先进的算法

直接测量不需要三相电压变送器和三相电流变送器,降低成本。减少接线,便于安装。
   ·功能强大控制工程网版权所有,综合的测量和保护功能保证水泵的可靠运行控制工程网版权所有,。以及远程维护。

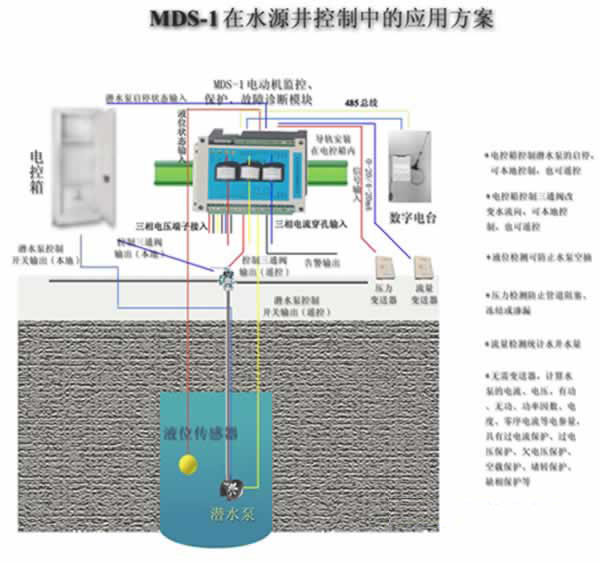

  2 系统结构(以MDS-1为例)

  3 MDS系列微型电动机保护功能简介:
  (1).MDS-1 微机型电动机保护的功能
   ·不需要电压、电流等变送器,三表法直接准确测量三相交流电压、三相电流、三相有功功率、三相无功功率、频率、功率因数、零序电流、负序电流、零序电压、负序电压、积分电度等电参量, 可以在变频器环境下使用。
   ·具有3路独立的开关量继电器输出,可以作为遥控、跳闸或者告警。
   ·6路开关量光隔输入,也可以作为脉冲量输入。
   ·2路直流输入(0-20mA或0-5V),可以接各种变送器。
   ·两路隔离232或485通信接口www.cechina.cn,支持MODBUS规约。
   ·FFT算法,可计算0-31次谐波。
   ·三相异步电动机的反时限过负荷(热过载)保护、不平衡(负序过流)保护、启动时间过长保护、堵转保护、接地(零序过流)保护、欠电压保护、过电压保护。
   ·三相电动机转子断条、轴承损坏、绝缘监测等故障诊断功能。
   ·工作温度:-20至70摄氏度

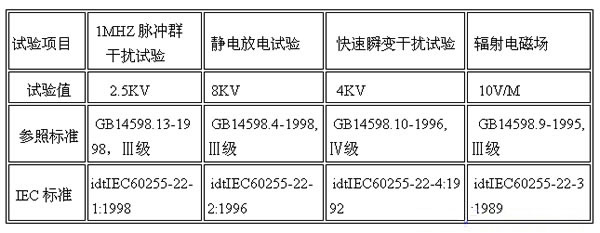

   ·EMC性能如下:

  (2).MDS-104微机型电动机保护的功能
   ·不需要电压、电流等变送器,三表法测量准确测量三相交流电压、三相电流、有功、无功、频率、功率因数、零序电流、负序电压等电参量,数据刷新速度100次/S。测量数据刷新25次/S,也可以接成两表法使用,两表法下无法进行负序保护
   ·具有4路独立的开关量继电器输出,可以作为遥控、跳闸或者告警。
   ·6路开关量光隔输入,也可以作为脉冲量输入。
   ·4路隔离直流输入(0-20mA或0-5V),可以接各种变送器;
   ·2路RS232/RS485通信接口,支持MODBUS规约。
   ·三相异步电动机的过电流保护、不平衡(负序过流)保护、接地(零序过流)保护、启动时间过长保护、堵转保护、反时限过负荷(热过载)保护、欠电压保护、过电压保护、温度保护、电动机热模型保护、故障诊断等。
   ·线路三段过流速断保护,反时限速断保护,自动重合闸
   ·可以通过正序和负序电流的计算,了解当前电动机是正转还是反转,防止电网事故产生相序错误而导致的电动机烧毁。
   ·工作温度:-40至70摄氏度

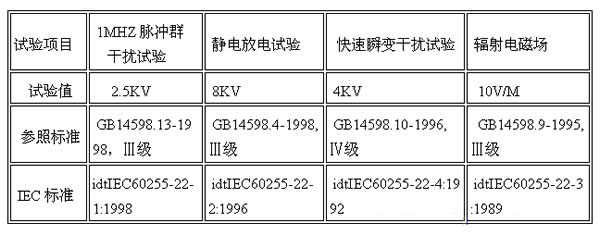

   ·EMC性能如下:

  4 结束语
  MDS系列微机型电动机保护已有两千多套产品稳定运行于全国各地,包括水源井控制、抽油机控制等多种应用场合www.cechina.cn,是系统集成商的理想选择。
