一、 引言
　　双串口POP文本显示器由上海博深电子有限公司自主开发，是国内市场首款基于32位ARM处理器的高速、大容量文本显示器产品。该型号文本显示器支持实时时钟功能，支持两个不同串口通讯协议设备的并行连接，文本显示器的画面最大容量达到3MB，非常适合用户大容量画面的应用，同时该双串口文本显示器使用新的工程画面组态软件：JB_HMI_D。
　　台达变频器由台湾台达自动化公司生产，以其较高的性价比和丰富的产品系列得到了用户的广泛认可，在市场有一定的占有率。台达M系列变频器是台达VFD-M高性能迷你变频器控制工程网版权所有，被广泛应用有小型机器设备的电气控制系统中。
　　POP文本显示器与台达变频器的连接可实现变频器工作状态的远程监视和控制，文本显示器作为设备主站，可以方便的连接多台台达变频器（作为从站），实现一屏多机的设备监控功能。由于POP文本显示器的双串口功能，使得文本显示器与变频器的连接调试更加简便容易，提高了技术人员的工作效率。
　　二、 双串口文本显示器的特点
　　双串口POP文本显示器是一款基于32位ARM处理器的第二代高性能文本显示器，相对于目前市场上以8位单片机为处理器的第一代文本显示器而言，具有如下特点：
　　·支持两种不同通讯协议的串口设备并行连接
　　·超大画面存储容量，最高可达3Mb
　　·支持报警时间记录掉电保存，可记录512条报警信息（含时间信息）
　　·工作频率更高、画面处理速度更快
　　·万年历、实时时钟功能
　　·支持多种串口硬件标准
　　COM1：支持RS232/RS485/RS422接口
　　COM2：支持RS232/RS485 接口
　　·功能强大的画面组态软件：JB_HMI_D ，可实现简单的动画功能www.cechina.cn，内嵌数十种不同串口通讯协议设备的驱动程序
　　作为双串口的文本显示器，用户也可以利用双串口互连的方法来测试自己的工程文件，并诊断文本显示器各串口硬件的完好性。
　　针对国内市场上国产PLC和变频器串口通讯协议大多采用公开的Modbus协议标准，我们的POP文本显示器把Modbus协议作为首选串口标准，支持完整的Modbus串口通讯协议，同时提供了一个Modbus RTU 从站软件(Modbus Simulator)供用户调试文本显示器时模拟Modbus从站设备使用。而台达M变频器也是采用标准的Modbus通讯协议，所以POP文本显示器可以方便的与其进行通讯连接。
　　三、 台达M系列变频器通讯接口及标准
　　台达变频器采用标准的Modbus通讯协议，变频器作为Modbus从站设备，支持多台不同站号变频器设备的联网，串行通讯口的硬件标准为RS485。根据台达M系列变频器使用手册我们可知变频器的通讯参数和设定如下：
　　P88设定通讯站号 出厂设定值：1
　　范围：1-254
　　P89 通讯速率 出厂设定值：01
　　范围：00：4800
　　01：9600
　　02：19200
　　03：38400
　　P92 通讯数据格式 出厂设定值：00
　　范围：00：Modbus ASCII <7,N控制工程网版权所有,2>
　　01：Modbus ASCII <7,E,1>
　　02：Modbus ASCII <7,O,1>
　　03：Modbus RTU <8CONTROL ENGINEERING China版权所有,N控制工程网版权所有,2>
　　04：Modbus RTU <8CONTROL ENGINEERING China版权所有,E,1>
　　05：Modbus RTU <8CONTROL ENGINEERING China版权所有,O,1>
　　台达M系列变频器Modbus通讯协议中对参数寄存器地址的定义如下：
　　1、 驱动器内部设定参数寄存器地址范围：00nnH
　　H表示十六进制，nn表示参数号。例如P100参数寄存器地址为：0064H（十进制=100）
　　2、 对驱动器的命令寄存器地址：2000H---2002H
　　3、 监视驱动器状态寄存器地址：2100H---2110H
　　四、 POP文本显示器与变频器的Modbus连接
　　从第三节可以看出台达M系列变频器支持标准的Modbus协议CONTROL ENGINEERING China版权所有，由此POP文本显示器可以通过标准的Modbus协议驱动与其相连接。为了充分利用双串口文本显示器的功能，文本显示器的工程文件调试时可采用如下连接方式：

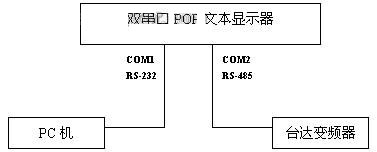

　　从图中可以看出，PC机连接在POP文本显示器的COM1接口，为RS232连接；台达变频器连接在POP文本显示器的COM2接口，为RS485连接。这样连接的好处是：技术人员可以不用拔插文本显示器和变频器的串口电缆，随时在PC上更新、改动POP文本显示器的工程文件并下载到文本显示器中，方便地完成POP文本显示器与变频器连接调试工作！
　　POP文本显示器的Modbus通讯说明如下
　　POP小型人机界面可通过MODBUS RTU 或MODBUS ASCII 协议与支持相应MODBU
