钢水在L F 精炼过程中,熔渣的组元组成对 其脱硫能力有直接的影响。假设精炼熔渣为四元 渣系(Al2 O3 2CaO2MgO2SiO2 ) ,通过目前应用较 多的Ohta 和Suito 经验公式和光学碱度模型计 算出熔渣的硫容量与平衡状态下的硫分配比www.cechina.cn,并 将模型结果在实际L F 精炼渣上进行应用CONTROL ENGINEERING China版权所有,验证 计算模型的精度,可以明确渣中不同组元和温度 等因素对脱硫效果的影响程度www.cechina.cn,为优化精炼渣成 分提供依据。
        1 　理论背景
        1. 1 　硫容量定义

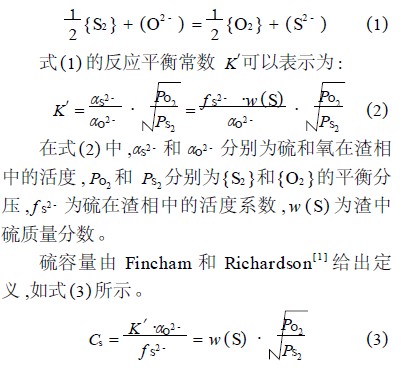

        熔渣的硫容量表示渣吸收硫的能力,其定义 式可以由气2渣反应平衡导出。在精炼过程中,渣 相与气相间的反应平衡可以用式(1) 表示。

        硫容量是熔渣特性之一,它的值取决于钢水 温度和渣的成分组成控制工程网版权所有,能反映在平衡状态下熔渣 去除硫的能力www.cechina.cn,因此,硫容量可用于对比各种渣系 的脱硫能力。
        1. 2 　硫分配比定义

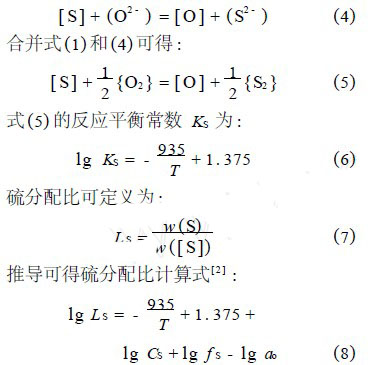

        渣相与钢水之间的硫平衡反应可用式(4) 表 示。

        1. 3 　硫容量模型计算
        从目前的文献中可以找到多种计算硫容量的 经验模型,其中包括Sosinsky 和Sommerville 模 型、Young 等人的模型、KTH 模型等等,本文选 取Young 等人的模型进行计算。

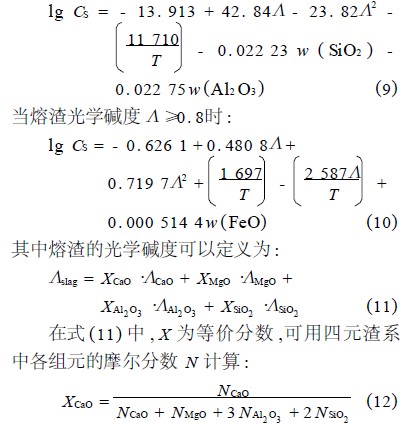

        根据Duffy 和Ingram 定义的熔渣光学碱度 与硫容量之间的函数关系及Young 等人的模型, 当熔渣光学碱度Λ< 0 . 8时:
