一、引言
在商业和工业的中央空调系统中, 主要有风冷和水冷两大类组成,在这基 础上再延伸有风-风机组、风-水机组、 水-水机组、水-风机组等等CONTROL ENGINEERING China版权所有,而水冷螺 杆机组在水冷中是最具代表性的;水冷 螺杆机组一般放在地下室控制工程网版权所有,屋顶或地 面上,虽然在屋顶上或地面上有挡风遮 雨的棚或屋,但在夏天高温高湿的恶劣 天气,对电器元件也是一种考验;选用 Rcokwell Automation OEMax NX7系列小 型可编程控制器(PLC)作为控制系统的核 心CONTROL ENGINEERING China版权所有,NX7 PLC具有结构紧凑、运算速度 快、功能齐全、本体自带四路模拟量等 特点,此控制器系统不但能对每一个输 出实现精确控制,结合其它控制元件和 软件设计,还能实现运行参数的自动调 整和故障诊断,并能储存历史上发生的 每一个故障信息。
二、水冷螺杆机组空调系统的 组成

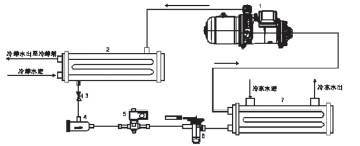

图1 为水冷螺杆机组工作的原理 图。
水冷螺杆机组通常在空调水泵和冷 却水泵正常工作、管道水系统正常的情 况下,当水温满足要求的时候才启动压 缩机,压缩机工作后产生的高温高压的 氟里昂经过冷凝器的冷却→干燥过滤器 →系统电磁阀→节流装置膨胀阀→蒸发 器→返回到压缩机形成一个循环制冷系 统。
因为空调机组的核心制冷部件就是 压缩机,所以针对压缩机的制冷系统就 需要更好的保护,如错相缺相保护器、 过电流保护器、内部线圈过高保护开 关、防冰冻保护等;考虑到机组输入与 输出的点数,又要选择最优方案www.cechina.cn,控制 系统选用了一个具有8路继电器输出、12 路数字量输入和4路模拟量输入的NX7- 20ADR-4A模块,此外,系统还选用罗克 韦尔自动化公司的PaneView C600系列 的2711C-T6M触摸屏作为显示、交互设 备,它通过专用电缆与PLC主机模块相 连,主要用于参数的设置、报警显示、 定时开关机组、设备运行状态指示、启 停按钮、记录压缩机的一些运行数据等 等CONTROL ENGINEERING China版权所有,触摸屏的使用为系统创建了一个友 好的交互环境。
图2所示为系统的电气原理图。
PLC 的开关量输入0.0~1.0均为数字量信号控制工程网版权所有, 作为压缩机的保护点;PLC的输出点通 过内部继电器输出实现对压缩机的四个 容量阀控制、压缩机分线圈启动控制、 两个水泵的控制;PLC的模拟量输入 IV0~IV3为四个电压型的信号,作为空调 温度保护和机组的四个温度监控及压缩 机工作的条件。
通过对触摸屏2711C-T6M的屏幕点 击,可以直接在屏幕上进行过程控制, 图形按钮及自解释说明等特点使操作更 加简单、方便,同时触摸屏采用目前最 新Ethernet技术,利用宽带网络线实现触 摸屏与电脑的连接,只要设置准确电脑 与触摸屏的IP地址一致,直接点击电脑 操作系统自带的Internet Explorer V7.0版 本或Firefox V2.0版本软件,就可以打开 触摸屏设计软件,而不需要在PC机上安 装专门的触摸屏设计软件。2711C-T6M 触摸屏还具有IP65保护等级,工作环境 温度为0~50℃,宽电源输入18~30VDC等 特点,并全面支持汉字显示;通过通讯 电缆与计算机联网,还可以实现中央空 调运行状态的远程监控。
三、程序设计
罗克韦尔自动化公司的OEMa x NX7系列小型可编程序控制器( P LC) 使用基于Windows平台的编程软件包 WinGPC4.11,采用梯形图方式编程,整 套程序由1个主程序和11个子程序组成, 11个子程序为:初始化程序、时钟程 序、温度程序、状态程序、设置程序、 定时程序、工作模式程序、启停程序、 故障诊断程序、
