低压集成电机控制系统(IMCS)的资产监测

来源:ABB评论2009.09.30阅读 14991

的修复过程。在 动态工艺流程下控制工程网版权所有,出现保护脱扣或 过载而影响生产是正常的,但这些 故障可以得到解决。问题是当设 备本身出现故障时, 却不能立刻 更换部件。
        IMCS 系统维护的资产监测传统而言控制工程网版权所有,低压定速电机不会对整 个工厂的运行产生很大的影响, 然而大多数工厂停工却和它们有 关。MCC 系统中任何一台电机出现 跳闸或电机起动器的任何一次故障 都足以中断生产流程。OMG 使用 ABB MNS iS 的资产监测技术旨在探 索低压集成电机控制系统 (IMCS) 领 域内提高维修效率的可能性。 资产监测是一个软件组件,用于将 各个渠道收集到的数据输入到资产文件并对信息进行评估 (见图 1 )。 对状态进行评估CONTROL ENGINEERING China版权所有,预测可能出现的设备性能降低,并提出补救方案。随后还将故障报告传送给信息负责 人员。

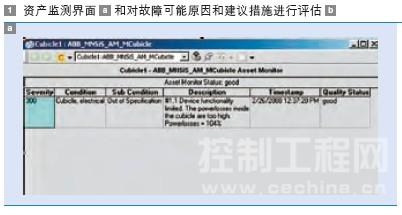

资产监测界面 a 和对故障可能原因和建议措施进行评估 b
资产监测界面 a 和对故障可能原因和建议措施进行评估 b


        资产监测器在已安装在工厂中的ABB 系统 800xA 的 DCS 平台上直接运 行。信息收集和显示如图 2 所示。
MNS iS 系统提供一个现场总线接口, 用于与工艺流程相关的数据交换 和控制 DCS 控制器。其它电气信 息和具体的维修详细信息直接通 过 OPC1 ) 服务器传递, 直接安装 在 DCS 操作站的 PC 服务器。资产监 测工作站提供一个专用于维护的单 独工作区:维护人员可以根据自身 工作性质 (例如技术员) 联机并浏览 相关的信息。

资产监测系统对信息的收集和显示


        工作区内有四个不同的树形结构, 可用于浏览。每个树形结构都可以 充当助手,而其用途取决于操作人 员的需要。
        ■控制结构:所有子电气站的 IMCS 系统都按照其通信传递结构显示 并浏览。
        ■位置结构:表示工厂中各 IMCS 系 统所在位置。
        ■ 资产结构: IMC S 的结构按照 IMC S 名称分组, 之后按照控 制结构对电机起动器分组 ( 如 DOL, RDOL)。
        ■文件结构:通过树形结构可以访 问所有相关的 IMCS 文件。 在各个不同的浏览结构内,都有几 个以维护为导向的操作面板控制工程网版权所有,显示 所有 IMCS 电机起动器的结构。从四 个树形结构都可进入这些显示屏幕 。
        OMG 使用 ABB 的 MNS iS 资 产监测技术旨在探索低压集成 电机控制系统领域有效维护的 可能性。
        IMCS 电机起动器资产监测系统 这种电机起动器资产监测系统能收 集电机、电流接触器和电机起动器 触头的实际使用数据,用以监测设 备状态,预测设备维修的必要性。 资产监测系统可识别出不同的设备 状况,如:
        ■ 设备可以连续运行, 无需切换 开关
        ■设备在某段时间内很少操作或者 不使用
        ■设备容量设计过大或不够,可作 相应的维修
        资产监测系统还能连续记录和评估 所有事件、警报和跳闸,以确定确 切的维护行动指导。它把这些状况 归纳为电气、机械、操作和工艺流 程几类。这种分类使其有可能来鉴 别并直接把信息传输给合适的操作 或维修人员,由他们采取必要的行 动。这些状况还可进一步分为严重 程度不同的子状况控制工程网版权所有,用来表示资产 性能降低的程度,以便操作人员迅 速做出决定,采取相应措施。这些 状况、子状况以及严重程度的描述 如图 3 所示。

资产监测系统的状况和子状况


        右键单击资产监测系统状态图标 可打开一个新的窗口,显示出经过 分析的问题或状态,并回答了下列 问题:
&nb
