本应用指南旨在为S-TouchTM电容触摸感应设计所用的各种PCB(印刷电路板) (如FR4、柔性PCB 或 ITO面板)的结构和布局提供设计布局指导。
        在目前市场上可提供的PCB基材中，FR4是最常用的一种。 FR4是一种玻璃纤维增强型环氧树脂层压板，PCB可以是单层或多层。
        在触摸模块的尺寸受限的情况下，使用单层PCB不是总能行得通的，通常使用四层或两层PCB。 我们将以最常用的两层PCB为例来介绍PCB布局指南。
        PCB设计与布局
        在结构为两层的PCB中，S-TouchTM触摸控制器和其他部件被布设在PCB的

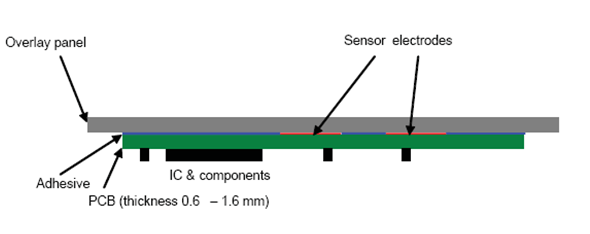

        图.1 基于两层板的电容式触摸模组的结构

        每个传感器通道所需的调谐匹配电容器可以直接布设在该传感器电极的底层。需要指出的是，S-TouchTM触摸控制器布设在底层控制工程网版权所有，应该保证其对应的顶层没有布设有任何传感器电极。顶层和底层的空白区域可填充网状接地铜箔。

        图2.1  两层PCB板的顶层

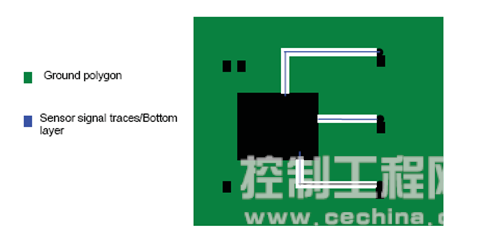

        图 2.2  两层PCB板的底层

        设计规则
        第1层(顶层)
        ● 传感器电极位于PCB的顶层(PCB的上端与覆层板固定在一起)。 为提高灵敏度，建议使用尺寸为10 x 10 毫米的感应电极。 可以使用更小尺寸的感应电极，但会降低灵敏度。 同时www.cechina.cn，建议感应电极的尺寸不超过 15 x 15毫米。 如果感应电极超过这一尺寸CONTROL ENGINEERING China版权所有，不但会降低灵敏度，而且会增加对噪声的易感性。
        ● 空白区域可填充接地铜箔 (迹线宽度为6 密耳控制工程网版权所有，网格尺寸为30密耳)。
        ● 顶层可用来布设普通信号迹线(不包括传感器信号迹线)。 应当尽可能多地把传感器信号迹线布设在底层。
        ● 感应电极与接地铜箔的间距至少应为0.75毫米。
        第2层(底层)
        ● S-TouchTM控制器和其它无源部件应该设计布局在底层。
        ● 传感器信号迹线将被布设在底层。 不要把一个通道的传感器信号迹线布设在其他传感通道的感应电极的下面。

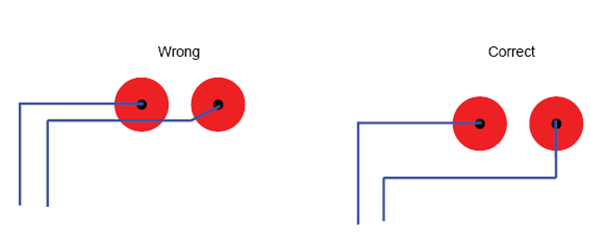

        图.3 触摸极板下的传感器信号迹线走线方式

        ● 空白区域可填充接地铜箔 (迹线宽度为6 密耳控制工程网版权所有，网格尺寸为30密耳)。
        ● 传感器信号迹线与接地铜箔的间距应当至少是传感器信号迹线宽度的两倍。
        ● 为降低串扰CONTROL ENGINEERING China版权所有，应当尽可能地增大两个感应电极/
