自动抄表系统就是利用微电脑技术、通信技术和 数字信号处理技术,通过通信介质自动实现电能量数 据采集、存储、传输和处理,也称为AMR系统。
通信技术是实现远程自动抄表系统的关键;当前 市场上存在的自动抄表系统主要是基 于无线通信和电力载波通信两种方式, 下面将对这两种自动抄表系统及其所 适应的现场作简要介绍,如图1所示。

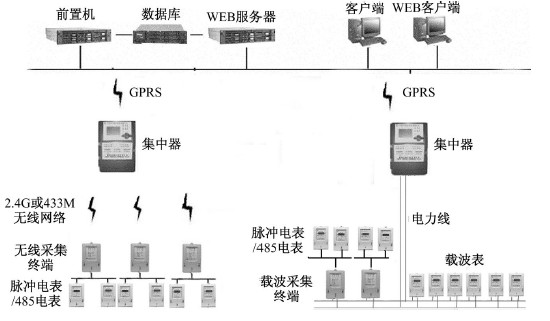

图1 低压集中抄表系统
1. 1 集中器与台区之间的通信方式
目前,能够实现自动抄表的各低压 现场的电表主要是脉冲电表、485电表 和载波电表,而现场的情况将直接决定 通信方式的选择。
1. 1. 1 采用2. 4G或433M无线网络方 式的自动抄表系统
该系统采用无线采集终端采集电 表数据,通过2. 4G或433M无线网络将 数据传输至集中器。无线采集终端可以同时抄读脉 冲电表和485电表,而无线通信具有施工较简单,组 网灵活,覆盖面积大,可跨台区抄收等优势。但是这 种方式易受环境干扰,建筑物也会阻隔信号,所以这 种抄表方式适用于现场挂有脉冲电表或485 电表的 台区,尤其适合无高大建筑物阻隔信号的农村。相邻的两个或几个台区在无线网络覆盖范围内均可用同 一集中器集中上传至主站,大大节省了成本和日后的 维护工作量。
1. 1. 2 采用电力线载波方式的自动抄表系统
电力线载波通信技术的优势是众所周知的,它使 用了一个现成的、覆盖范围最广的通信信道,在花费最 少的情况下就可以组成智能通信网络。该系统充分利 用了现有资源控制工程网版权所有,有易施工、综合成本低、不受环境条件 限制等优点,加上电力部门的大力扶持,电力线载波抄 表方式大有推广的趋势。对于存在脉冲电表或485电 表的台区,采用载波采集终端的方式同样可以将采集 的数据通过电力线载波方式传至集中器;对于同时存 在脉冲电表、485电表和载波电表的台区www.cechina.cn,脉冲电表和 485电表采用载波采集终端抄读CONTROL ENGINEERING China版权所有,载波电表则直接由 集中器抄读;同一台区一般只需一只集中器便可。但 是载波通信的线路干扰大控制工程网版权所有,电力线上的高衰减、高噪 声、时变性大,另外,低压电力线载波技术的应用又受 到载波频率、谐波污染等指标的限制,使系统当中节点 之间的通信距离大大缩短。在比较差的台区,例如城 乡结合部,农网,存在大量的平房与楼房混装的台区控制工程网版权所有, 动力、商业、照明用电混合存在,或者线路过长的台区 (线路在500m以上) ,一个集中器无法达到100%的抄 收,有些表根本就无法抄回,这种情况下就需要多台集 中器分别抄收。
1. 2 集中器与主站之间的通信
对于自动抄表系统中集中器与主站之间的通信信 道,可以采用有线电话、局域网、GPRS、CDMA 方式。 由于低压抄表台区分散、位置不固定,所以有线的方式 工程量大,且维护不方便。GPRS、CDMA 因其安装方 便,通信稳定,且随着资费的降低,已成为集中器与主 站之间主要的通信方式。
2 自动抄表系统的组网方式
无论是无线网络方式抄表还是电力线载波方式抄 表,其通信距离都有一定的限制,在信号传输的过程 中,随着传输距离的增加,信号不可避免地会受到干扰 和衰减。为保证信号传输的质量、防止畸变和衰减,就 要对信号进行中继,因此,在自动抄表系统组网技术当 中引入了中继的概念。中继的使用增强了节点抗衰减 能力,保证了传输信号的强度、减少了信号畸变,为信 号
