串口联网服务器帮助实现电力配网自动化

作者:旋风云2009.08.20阅读 6468

        在配网自动化中RTU/FTU/TTU之间的通讯连接正在从传统的串行通讯、无线通讯和电力线通讯向以太网方向转变。对于电力系统配网自动化来说,以太网的通讯介质最常用的是光纤CONTROL ENGINEERING China版权所有,与办公环境经常采用的双绞线相比,采用光纤可以实现长距离通讯和高的抗电磁干扰能力。
        通讯采用以太网控制工程网版权所有,但是大量的RTU/FTU/TTU设备仍然只有串口进行通讯,如何将这些串口设备连接到网络上呢?如何保护电力企业已经在这些设备上投入的大量资金呢?显然,完全换掉这些串口通讯的智能设备是既不经济也不可行的。针对这些电力配网自动化的实际需求,采用串口设备联网服务器就是解决这些问题的最佳解决方案。
        三旺通信串口设备联网解决方案:
        对于现有的环网柜、无功补

偿装置、抄表装置等大量带有RS-232通讯口的设备,可以通过三旺通信串口服务器
        NP311(1个RS-232/422/485串口设备联网服务器)将这些设备组成以太网(多为光纤以太网),在此系统中,仪器与Intranet/Internet是通过NP311连接起来的。这种Intranet/Internet的连接可以通过标准的以太网线,一个调制解调器/电话线,或无线modem(如CDPD)来实现。现在,通过这种连接www.cechina.cn,就可以使装有应用软件的远程系统通过标准网络访问现场设备。
        利用Intranet/Internet的连接,一台具有浏览功能的PC(可以是台式电脑,PDA或瘦客户机)就可以远程访问在串口设备联网服务器及所连接的环网柜、无功补偿装置、抄表装置等各种设备了,既可直接来进行数据监控,也可以给现场的设备发送控制数据。

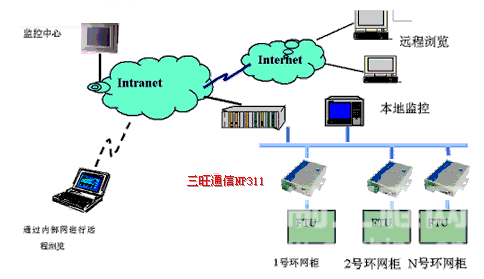

        采用三旺通信串口设备联网解决方案,使得在电力配网自动化中采用以太网络通讯成为现实。简单框图如下:

三旺通信串口设备联网解决方案


        三旺通信串口服务器NP311介绍:
        NP311体积小巧CONTROL ENGINEERING China版权所有,仅有手掌大小,工业等级,适合安装在现场设备周围
        既可以支持TCP Server ,TCP Client,UDP Server UDP Client (这样主机可以直接访问现场的串口设备),也支持对等连接方式,或者数据主动上报功能www.cechina.cn,多种操作模式,满足用户的实际需求
        支持Windows 95/98/ME/NT/2000/XP也支持多种UNIX/Linux操作系统,用户既可以使用三旺通信提供的驱动程序方式也可以自己编程实现各种高级功能,即使是不支持以太网和TCP/IP协议的DOS等操作系统也可以通过网络进行通讯无须改变原有的软件和设备以及维护人员所熟悉的维护方式
        可直接实现两个智能设备之间的通讯和数据交换,无须通过主机,大大加快了数据交换的速度和故障处理的时间,也可以实现一对多的广播方式
        对于设备制造商来说,三旺通信还专门提供了嵌入式串口设备联网服务器模块M4000T,体积更小巧,可以直接嵌入到设备内部
        对于大量设备,三旺通信还提供NP322/NP313/NP314/NP315,可以连接1到16个RS-232设备的串口设备联网服务器,适合应用在有大量RS-232设备的现场
        近年来,随着中国城市建设的高速发展,原有的配电网和供电模式已经不适应形势发展和居民
