1 磁阻式轮速传感器工作原理
磁阻式轮速传感器的核心是InSb磁敏电阻,其工 作原理是基于InSb磁敏电阻具有的磁阻效应。所谓 磁阻效应就是指当通有电流的半导体材料置于磁场 中,且磁场方向与电流方向垂直时,由于洛仑兹力的作 用,使载流子的运动方向发生偏转,从而加长了运动路 径。从电学量来看,这反映为电阻率的增大,即电阻增 大。当材料相同的两种载流子(电子和空穴)迁移率 相差悬殊,以至于空穴的迁移率可以忽略不计时,其电 阻率的变化可以用下式表示:

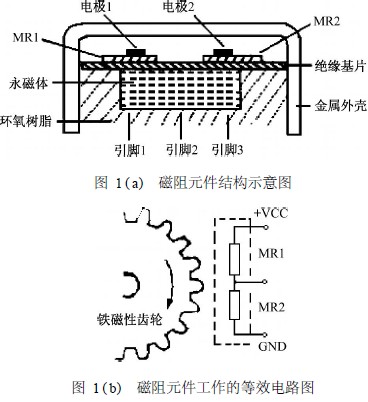

InSb磁敏电阻由引脚、磁阻元件MR1和MR2、永 磁体(提供偏置磁场,提高灵敏度) 、绝缘基片、金属外 壳(屏蔽外部干扰和保护磁阻元件)组成,结构及等效 电路如图1所示。
当汽车齿轮转速为零时www.cechina.cn,两磁阻元件阻值大致相 等。若加在磁阻元件两端的电压为+ 5VDC,则磁阻元 件中点输出电压为+ 2. 5VDC。由于偏置磁场的存在, 齿轮转动时,引起MR1和MR2所处空间的磁场发生 周期性变化,根据物理磁阻效应,磁阻元件的阻值也会 发生周期性变化,这样在磁阻元件中点就会输出以 + 2. 5VDC为基准电压做微小变化的周期性电压。设 输出信号频率、转速和齿轮数分别为f (Hz) 、n ( r/min) 和Z,则三者关系为:
f = nZ /60 (2)
由此,当齿轮齿数一定时www.cechina.cn,输出信号的频率只与车轮 的轮速有关。经过信号处理电路将周期性变化的信号转 化为方波信号,送入汽车ABS系统的电控单元( ECU) , 就可以根据输出波形的频率计算出车轮的轮速。
2 磁阻式轮速传感器信号处理电路设计
2. 1 信号处理电路的设计要求
(1) 放大电路部分的放大倍数足够,输出信号大 小满足后续电路处理的需要,并能滤掉电磁干扰成分。
(2) 波形转换电路能正确的将周期性类正弦波 信号转换为同频率的方波信号,且车辆振动时产生的 干扰信号对输出的方波信号频率无影响。
