和利时核电站常规岛控制系统

2008.04.23阅读 5157

  2004年10月,大型压水堆核电站成套设备仪表与控制系统(秦山二期计算机监控系统)荣获信息产业部科技进步一等奖。该项目是我国“九五”重点科技攻关项目-大型压水堆核电站成套设备仪表与控制系统(秦山二期计算机监控系统)的研究成果控制工程网版权所有,其中即包括了核电站计算机监测系统(KIT/KPS)和常规岛控制系统(CIC)两大部分。

  一、CIC硬件结构

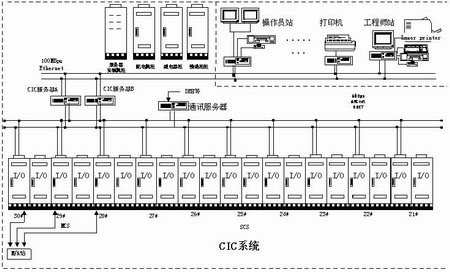

  该系统的硬件从逻辑结构上分为数据采集与控制、中央数据处理和人机接口、中央数据处理和人机接口设备三级。数据采集与控制级和中央数据处理级之间通过令牌总线网络通信;中央数据处理级与人机接口级通过高速以太网络通信。详见下图。

CIC硬件结构图


  二、CIC网络结构
  CIC系统人机界面设备与CIC服务器的通信网络采用高速以太网控制工程网版权所有,通信协议为TCP/IP协议。
  连接各现场控制站(I/O)和中央服务器的系统网络采用ArcNet网CONTROL ENGINEERING China版权所有,符合IEEE 802.4标准,为典型的令牌总线网,网络速率为5Mbps。
  系统网络采用集线器连接方式,设备与集线器之间的介质为双绞线;集线器之间连接的介质为光纤。采用双绞线连接时CONTROL ENGINEERING China版权所有,距离不超过100米CONTROL ENGINEERING China版权所有,光纤介质可达1000米。
  系统网络采用冗余配
置。集线器的电源与当地的现场控制站(I/O)电源相同。
  三、CIC系统功能
  CIC主要完成常规岛系统的数据采集(DAS)、模拟量控制(MCS)和顺序控制(SCS)功能,针对22个系统完成计算机监测和控制:
  ◆主蒸汽系统(VVP);
  ◆汽机蒸汽和疏水系统(GPV);
  ◆汽机旁路系统(GCT);
  ◆汽机轴封系统(CET);
  ◆蒸汽转换系统(STR);
  ◆凝结水系统(CEX);
  ◆低压给水加热器系统(ABP);
  ◆给水除氧器系统(ADG);
  ◆电动主给水泵系统(APA);
  ◆高压给水加热器系统(AHP);
  ◆主给水系统(ARE);
  ◆电动主给水泵润滑系统(AGM);
  ◆汽机润滑、顶轴和盘车系统(GGR);
  ◆汽机调速油系统(GFR);
  ◆汽轮机喷淋系统(CAR);
  ◆冷凝器真空系统(CVI);
  ◆循环水系统(CRF);
  ◆辅助冷却水系统(SEN);
  ◆常规岛闭式冷却水系统(SRI);
  ◆循环水处理系统(CTE);
  ◆发电机密封油系统(GHE);
  ◆发电机氢气供应系统(GRV)。
  四、系统运行效果
  秦山核电二期工程两台60万千瓦核电机组中采用的是核电站数据采集和安全监督计算机系统(KIT/KPS)以及常规岛控制系统。其中1#机组的系统于2000年底在现场安装并投入核电站工艺调试,并随1#机组于2002年2月并网发电投入商业运行。2#机组的系统于2001年11月出厂,并在现场安装,投入工艺调试,2#机组于2004年5月并网发电投入商业运行。该系统在核电站调试和营运期间,已经成为保障核电站安全、高效运行的至关重要的手段和工具。
