人机界面的使用给产品品质的提升、功能的扩展和操作的便利性带来了长足的进步。
通常情况下人机界面在纺织机械上的使用简图如下:
控制系统说明:
人机界面负责与PLC的交互.通过PLC控制变频器和温控模块,人机界面不能直接控制变频器和温控模块.人机界面和PLC之间的交互可以通过RS232/422/485等接口方式连接。
此种模式不足:
1、控制系统复杂:由于变频器、温控模块等设备需要通过PLC控制,对PLC编程要求高,且控制不方便.
2、控制速度慢:操作人员需要修改某一控制参数,需要先通过人机界面传送到PLC,再通过PLC传输到变频器或温控模块,影响了设备的反映速度.
3、资源消耗大:由于对PLC要求高.程序量大,所以需要PLC处理能力强,CPU要求高,甚至需要另外外加内存卡.
4、操作不方便:如果需要改变温度范围或运
针对传统模式的不足,深圳显控公司提出了全新的解决方案:
方案说明:
显控人机界面可以同时提供两个COM口控制工程网版权所有,每一个口均是RS232/422/485集成口;可以实现两接口设备的同时工作.如上图:显控人机界面直接对PLC、变频器和温度模块进行直接控制。而无须通过PLC来实现对变频器和温控仪表的控制.提高整个系统控制效率和合理性.
显控人机解决方案模式优点:
1、显控人机中集成了变频器和温控模块协议控制工程网版权所有,可以实现对这些设备的直接控制,例如:可以把温控模块的各种参数直接读取出来,通过工程直接修改或保存温控模块的值。
2、控制效率提高:人机界面面的操作命令可以直接到达变频器等设备,同时变频器设备状态也可以直接显示到人机界面上。提高了整体控制的效率和精确度。
3、节约成本:对PLC的处理能力要求低、程序量小等www.cechina.cn,节约硬件成本。同时显控人机拥有12M的内存,可以提供给用户保存大量的设备相关参数或生产数据,例如:设备温度变化值,报警值、配方等等

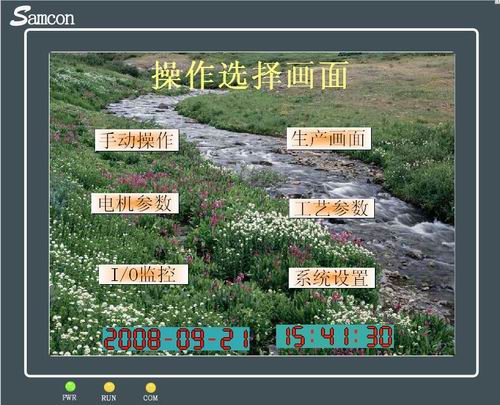

4、组态画面显示清晰,显控人机界面具有26万色的显示色彩CONTROL ENGINEERING China版权所有,具有640*480的分辩率,能够组态出非常形象、生动的画面CONTROL ENGINEERING China版权所有,而且在下到人机界面后不会出现失真.
CONTROL ENGINEERING China版权所有,具有640*480的分辩率,能够组态出非常形象、生动的画面CONTROL ENGINEERING China版权所有,而且在下到人机界面后不会出现失真. src="http://www.cechina.cn/upload/article/3f557024-fa64-48a3-a2ea-c1b532304b35/3.jpg">
