PLC是在传统的顺序控制器的基础上引入了微电子技术、计算机技术、自动控制技术和通讯技术而形成的一代新型工业控制装置，目的是用来取代继电器、执行逻辑、记时、计数等顺序控制功能，建立柔性的程控系统。PLC具有通用性强、维护方便、可靠性高、抗干扰能力强、编程简单等特点，已在工业自动化领域得到了广泛的应用。特别是在电机控制上，PLC集成了专用的控制指令集，这可大大缩短编程者对程序的开发时间，提高调试的效率。
　　位置伺服系统，一般是以足够的位置控制精度（定位精度）、位置跟踪精度（位置跟踪误差）和足够快的跟踪速度作为它的主要控制目标。系统运行时要求能以一定的精度随时跟踪指令的变化，因而系统中伺服电动机的运行速度常常是不断变化的。故伺服系统在跟踪性能方面的要求一般要比普通调速系统高且严格得多www.cechina.cn，并且不会出现象步进电机在高速状态下旋转运动时出现“脱步”等现象控制工程网版权所有，其在位置控制方面具有相当高的精度而且在高速旋转运动时具有与低速运动状态下相同的转矩，即可以实现恒转矩运行。伺服电机的以上一些特性可以很好地满足本系统的设计需要。
　　密封垫圈在石油管道、液气压系统等诸多领域内有着广泛的用途，是一种密封性极其

优良的产品。主要原材料包括钢带和石墨等，因为其良好的密封性，所以在全球的需求量非常庞大，企业为提高其生产效率，要求采用自动生产设备。
　　该生产系统现大都采用的是手工操作的方式，在生产过程中，时刻需要人工干预产品的生产过程，通过测量来确定产品是否符合工艺要求。比如，时刻需要用游标卡尺来测量产品的外径来保证产品的质量;整个焊接过程完全由人工操作，自动化程度低，产品的生产效率低下，已无法满足日益增强的竞争需要，所以提高效率迫在眉睫。
　　1、系统组成
　　根据生产工艺的要求和对实际系统的测量，预估电机带动模芯运行所需的力矩和运行速度，综合不同规格下的各种要求www.cechina.cn，选取了PLC作为控制系统，驱动伺服电机和焊机，采用文本显示器设置相应参数。总原理框图如图1所示。

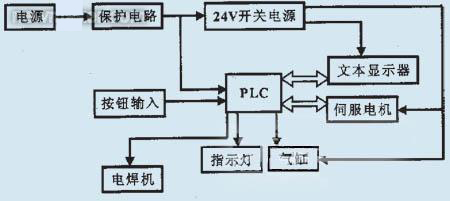

　　图1 PLC控制电路框图

　　1.1 硬件部分
　　本系统电气硬件控制电路的设计，主要包括保护电路、电源变换电路、伺服电机驱动部分电路、伺服电机供电电路和控制电路。对于伺服电机的控制采用PLC作为主控制器，主要控制线有4根：伺服使能信号线、指令脉冲输出信号线、伺服电机旋转方向控制线和伺服电机故障信号输出线。前3根信号线的引出主要是对伺服电机的位置运动进行控制，通过相应设置和程序设计来达到要求的精度。故障输出信号线主要是对电机的不正常运行进行保护，比如电机的过流、过压运行等。通过适当的程序来对故障信号进行处理，保证伺服系统运行的安全性和可靠性。除此之外，还安装了急停按钮对特别紧急事件进行处理，以保证系统的安全性。
　　电气主电路主要由空气开关、熔断器（保险丝）、电源指示灯、接触器、电源开关按钮、急停开关按钮等组成。功能是保证220V电源供电的安全性与可靠性，同时，熔断器等可以对后续电路过流等情况起到一定的保护作用。220V交流电源电压经过转换变成24V直流电源电压驱动电磁阀工作，控制气缸的动作与释放。PLC开关量输人中有2个光电开关量的输入，主要为钢带和石墨缺料时的信号输入，通过PLC程序来控制伺服电机和各机械部件在上述状态时的运动。
　　1.2 软件部分
　　软件设计主要对输入的开关量等信息进行分析、处理、综合后输出控制信号来对伺服电机和执行部件（主要为焊机）进行可靠的运动控制。满足系统控制精度的要求。主程序流程图如图2所示。

　　图2 主程序流程图

　　在实际生产过程中，由于石墨带的刚度不够，在绕制过程中容易发生断裂等问题。因此在实际程序设计中要求伺服电机在启动和制动过程均要有加减速时间以防止电机产生速度突变，造成石墨带的断裂和危及操作人员的安全。根据系统要求控制工程网版权所有，将系统运行状态中的某些参数通过通信模块显示于文本屏上控制工程网版权所有，达到实时监控的目的。其中参数主要为产品工艺的要求参数，比如焊点数、材料绕制的圈数等参数的实时显示。文本显示器除了显示功能外，还集成了参数设置的功能，主要是对生产的产品规格型号的选择和绕制圈数的设定。通过规格型号的选择来确定焊机动作与释放时间的分配和伺服电机转速的设定，使两者达到合理的配合，最大限度地提高产品的生产效率。通过对产品绕制圈数的设定可以实时控制产品的合格率并可以随时按生产要求来选择生产产品的规格。打破了手工操作下，能生产的产品比较单一的缺点（规格少），提高了设备的利用效率。
　　2、系统问题及解决方案
　　2.1 伺服电机定位问题
　　本次系统设计中主要存在的问题是模芯的精确定位。当一个产品制作完成后，怎样才能使模芯在高速回归原点时与压轮压下的位置的偏差不超过1mm。考虑到伺服电机的高精度定位功能，设计中采用了记录全程脉冲数的方法。这种方法充分利用了伺服电机的
