创捷远程I/O与桥接模块在纯水工程上的应用

2009.04.10阅读 2441

  一、纯水处理控制系统控制对象
  本项目为苏州某公司纯水处理工程,由以下4个单元组成:预处理单元、碳滤备用单元、RO预处理单元、污泥处理单元。自控系统由两部分组成,其一为PLC自动化系统控制工程网版权所有,其二为计算机及触摸屏监控系统。系统要求能完成纯水处理的各项逻辑控制、状态监控等基本功能。
  二、系统硬件构成

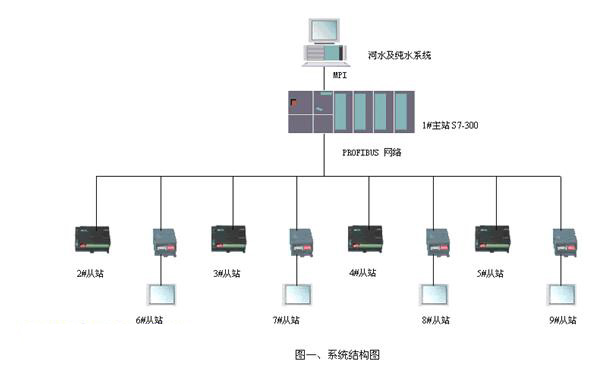

系统硬件构成图

点击看原图


  如图一所示,本方案是一个典型的PROFIBUS分散式远程站的结构,网络的拓扑结构为总线型,西门子S7-300 PLC作为该网络的主站,在该网络中配置了8个远程从站。S7-300 PLC的主机上有两个接口:MPI接口和DP接口。从图中可以看出,S7-300PLC一方面www.cechina.cn,通过MPI网络和上位机(WinCC系统)进行数据交换;另一方面,通过PROFIBUS-DP总线和从站进行数据交换。
  上位机采用西门子的WINCC 6.0作为组态软件,可以对系统数据进行采集、归档、报警记录等。八个从站中有四个是远程I/O站,采用的是创捷自己研制的和西门子产品完全兼容的profibus远程I/O产品,四个是供现场操作的 proface的触摸屏,它们通过创捷研制的profibus桥接模块连接到pr
ofibus总线上,以实现现场的数据设定和状态监视。
  PLC各站点硬件定义为:
  站号 功能描述 设备
  1# 总控制系统 S7-300
  2# 预处理单元 远程I/O从站
  3# 碳滤备用单元 远程I/O从站
  4# RO预处理单元 远程I/O从站
  5# 污泥处理单元 远程I/O从站
  6# 预处理单元 远程触摸屏从站
  7# 碳滤备用单元 远程触摸屏从站
  8# RO预处理单元 远程触摸屏从站
  9# 污泥处理单元 远程触摸屏从站
  三、系统构架
  整个系统的工作方式可分为自动和手动两种模式,在自动方式下,又分为系统全自动和软手操两种模式。系统全自动模式即一切皆由PLC自动控制,软手操模式即必要的连锁由PLC控制CONTROL ENGINEERING China版权所有,设备操作可通过现场触摸屏或中控上位机来分别实施CONTROL ENGINEERING China版权所有,二者的优先级是平等的控制工程网版权所有,由PLC来协调它们的显示和操作。整个系统既能实现单项处理设备的自动控制,也能实现整套工艺自动控制,中控室WINCC系统用于实时显示设备状况、操作设备及自动保存、打印报警事件。
