步进电机是数字控制系统中的一种重要执行元件,广泛应用于各种控制系统中。步进电机的驱动电路一般由两部分组成,一部分是数字逻辑部分,即环行脉冲分配器,它决定步进电机各项绕组的通电顺序。另一部分是功率放大部分,它提供步进电机所需要的功率[1 ] 。 步进电机的控制可以采用分立元器件和专用控制器件[2 ] 。采用分立元器件控制电路复杂;利用专用控制芯片控制虽然电路简单,但仅适用于某一种相数的步进电机,而利用实现步进电机的控制,则电路简单且适用于各种相数的步进电机,本文给出了一种基于的小功率两相永磁式步进电机驱动电路的设计与实现方案。
1 系统组成
两相永磁式步进电机控制系统的框图如图1 所示:
图1 步进电机控制系统的框图
1.1 永磁式步进电机
步进电机是一种将电脉冲转化为角位移的执行机构[3 ] 。当步进驱动器接收到一个脉冲信号,它就驱动步进电机按设定的方向转动一个固定的角度(步距角) ,它的旋转是以固定的角度一步一步运行的。可以通过控制脉冲个数来控制角位移量,从而达到准确定位的目的;同时可以通过控制脉冲频率来控制电机转动的速度和加速度,从而达到调速的目的。永磁
1.2 基于的环行脉冲分配器
步进电机和驱动电源是一个有机整体,其运行性能是两者配合的综合表象。 步进电机的驱动电源受环形脉冲分配器的控制www.cechina.cn,并按通电顺序接通绕组,因此环形脉冲分配器是控制步进电机的关键部件[4 ] 。
存储器是一种电可擦除的可编程只读存储器,这种存储器各地址的内容可以由使用者自行编程。 用这种可以搭成各种环行分配器,其基本思想是[5 ] :首先结合驱动器线路按步进电机励磁状态转换表求出所需要的环行脉冲分配器输出状态表(输出状态表与状态转换表相对应) ,以二进制码的形式依次存入存储器中控制工程网版权所有,在线路中只要按照地址的正向或反向顺序依次取出地址的内容,则的输出端即依次输出各励磁状态,用这种搭成的环行分配器的原理框图如图2 所示。

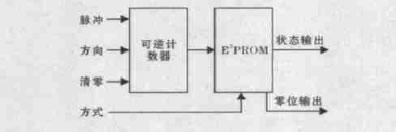

图2 含有E2PROM的环形分配器
它由两部分组成,前一部分是一种可逆循环计数器,计数脉冲端即是控制电机运行的CP 脉冲输入端,计数器的加减控制端即是作为控制电机正反转的方向控制端,如果高电平时计数器加计数,电动机正转,低电平时计数器则减计数,电动机反转。计数器的计数长度应等于电动机运行一个周期的拍数或拍数的整数倍。 计数器的输出端接到地址线上,并使总是处于读状态,这样,对应计数器每一个输出状态,都对应计数器的一个地址,输出端数据线上就会出现该地址的内容,实际上也就是对应步进电机的一种励磁状态。 我们事先按电动机励磁状态转换表的次序依次设计出驱动器各相输入端对应的输入状态,并存入存储器中。简单地说,存储器存入一个环行分配器输出状态表。计数器每输入一个脉冲,计数器计一个数,计数器输出计数值的二进制码,该数值选通存储器的一个地址,存储器输出一个数据,即是环形脉冲分配器的一个状态。如果计数器执行加法计数,则存储器按地址递增方向依次取出状态表的内容;反之,计数器执行减法计数,则存储器按地址递减的方向取出状态表的内容,从而控制步进电机的正反转。
1.3 驱动芯片
L9110 是为控制和驱动电机设计的两通道推挽式功率放大专用集成电器器件,将分离电路集成在单片IC 中控制工程网版权所有,使外围器件成本降低,整机可靠性提高。 该芯片有两个TTL/ CMOS 兼容电平的输入,具有良好的抗干扰性;两个输出端直接驱动电机的正反转,它具有较大的电流驱动能力,每通道能通过750~800 mA 的持续电流CONTROL ENGINEERING China版权所有,峰值电流能力可达1.5~2.0 A ;同时它具有较低的输出饱和压降;内置的反向冲击电流,使它在驱动继电器、直流电机、步进电机和开关功率管的使用上安全可靠。
2 硬件电路
根据前面所介绍的设计思想,设计了24BYJ24 的驱动电路,原理图如图3 所示。
图3 两相永磁式步进电机驱动电路图
它由可逆计数器74LS191 ,电可擦除的可编程只读存储器AT28C64B ,驱动芯片L9110 组成,脉冲和方向输入信号由单片机发出。 两相永磁式步进电机的供电状态有两种,一种为两相四拍式,其通电方式为A -??B - ??A - B ,另一种为两相八拍方式CONTROL ENGINEERING China版权所有,其通电方式为A -A??B - ??B - ??B??A - ??A - ??AB - B - BA ,本文电路采用两项八拍通电方式。 输入脉冲数与绕组通电的对应关系列于表1 中控制工程网版权所有,的地址从0000H 开始。1 代表高电平,磁极绕组通电,0 代表低电平,磁极绕组不通电。
表1 输入脉冲数与绕组通电对应关系表
